隨著5G(第5代移動通信系統)的普及，以智能手機為代表的便攜設備的數據通信速度加快，為了應對不斷增大的通信量，各國都在推進能夠利用寬廣的帶寬，10倍于4G的高速通信的毫米波的應用。在此背景下，支持5G毫米波的智能手機將配備一個名為AiP(封裝天線)的毫米波天線模塊。由于AiP與主板之間的信號傳輸需要高頻RF連接器，日本航空電子(JAE)開發并銷售了Wave-stack?，這是AiP中繼的理想RF連接器，具有高屏蔽性能和高頻特性。
日本航空電子工業公司(JAE)的Wave-stack?是“全屏蔽型板對板(FPC)連接器”的品牌，該品牌具有高接觸可靠性，裝配可加工性和堅固性，這是業界領先的內飾板對板(FPC)連接器WP系列的特點，同時還具有AiP連接等所需的高頻信號質量和作為EMI對策的高屏蔽性能。

------------------------------------------------------------------------------------------------
「Wave-stack?」應用實例:

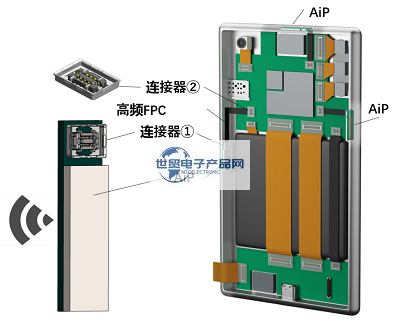

1、AiP傳輸【智能手機】:
為了應對毫米波方向性的挑戰，多個天線(AiP)布置在不同的方向上，并通過高頻FPC在AiP和主板之間進行中繼傳輸。通過毫米波段通信接收到的信號,在AiP內被變換為中頻(15GHz以下左右),通過組裝在AiP上的連接器①和組裝了連接器的高頻用FPC，以及組裝在主基板上的連接器②，傳送到主基板電路。為了保持這種傳輸路徑特性，采用了一種用于板對板(FPC)的RF連接器“Wave-stack?”，該連接器具有高屏蔽性能和高頻特性。

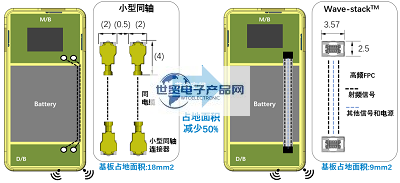

2、Sub-6 天線傳輸:
雖然小型同軸連接器和同軸電線已被用于多達6G?的天線傳輸，但隨著無線電功能的增強，天線的數量正在增加。通過將多個RF信號集成到板對板(FPC)連接器和高頻FPC，可以提高高頻特性的優越性，并降低組裝成本。此外，由于可以將基板占用面積減少到一半，因此可以提高設備內部的密度，并且可以節省基板組裝區域的空間。

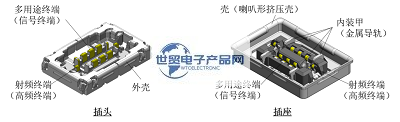

3、「WP16RS系列」WP16RS全屏蔽板對板（FPC）連接器4個特征::
3.1:全屏蔽結構提供卓越的EMI防護、3.2:高頻信號質量優良的射頻端子、3.3:小型大電流多用途端子、3.4:全裝甲結構的高堅固性和對準性

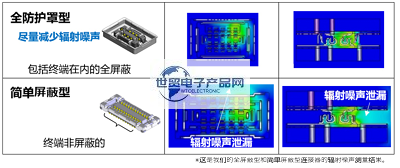

4、全屏蔽結構抑制輻射噪聲：
由于在AiP傳輸中需要高水平的屏蔽性能，因此通過提供全屏蔽結構，其中包括連接器的端子部分(焊接部分)的連接器的整個周邊(整個傳輸路徑)被外殼覆蓋，抑制了作為高頻傳輸中的問題的輻射噪聲。

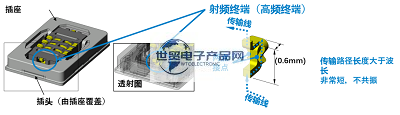

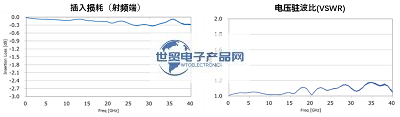

5、行業領先的高頻信號質量：

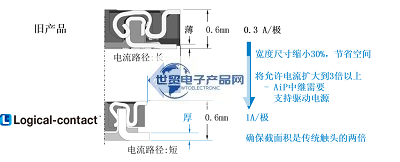

6、體積更小，電流更大：
通過在信號端子中采用0.35mm的窄間距的同時與1A/針對應的新接觸構造的“Logical-contact?”，與現有產品相比，在寬度尺寸的小型化，省空間化的同時，也對應大電流化。

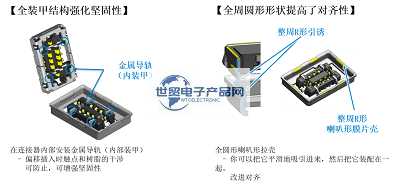

7、增強的穩健性和對齊性：
通過采用圓形喇叭形深拉殼體和在連接器內部設置金屬導軌(內部盔甲)，確保了高堅固性和對準性。

------------------------------------------------------------------------------------------------
