北美市場的控制柜應用需要特定的測試和認證。在供電應用中，設計必須符合UL2237標準。基于該標準，賓德推出了823和824系列小型電纜連接器。賓德作為工業圓形連接器的主要供應商之一，為北美市場引入了823和824系列電纜連接器。采用螺釘接線的K編碼和L編碼的M12產品特別為供電應用開發，它們符合行業相關防護等級IP67的要求，即防塵和防止臨時浸沒。
------------------------------------------------------------------------------------------------
1、K編碼和L編碼在供電領域的應用：
在工業自動化中，通過M12連接器傳輸高電流已成為基礎要求。5芯的K編碼連接器特別適用于交流電（AC）傳輸，比如需要630V（AC）和12A的驅動器和變頻器。5芯的L編碼連接器則適用于直流（DC）小型驅動器、分散性I/O模塊及連接于現場總線系統上的其他各種直流（DC）供電的自動化組件，其額定電壓63V，額定電流16A。
2、UL 2237的背景：
應用于北美市場的控制柜機電接口需要根據UL2237和UL2238標準獲取相應認證。UL2238規定了用于傳輸信號的電纜組件和連接器，UL2237還額外附加了對電源傳輸的要求，比如驅動器的電源供給。其包含了連接器測試、線纜及線纜密封套等安全元件等規范。UL2237的一個特殊功能是所謂的接地電流測試：基于連接電纜橫截面積，接地保護（PE）必須在4秒內承受190A（AAWG16）或者300A（AWG14）的電流且不發生斷路。交流電應用上，也必須進行異常過載試驗：額定電流為1.5倍的實驗。如果接地（PE）保險絲未熔斷，則可認為通過測試。
3、823和824系列詳細規格：

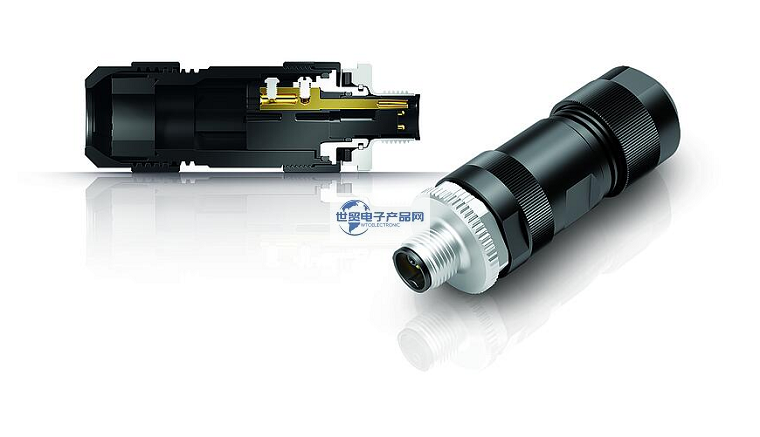

賓德823和824系列產品包括針頭和孔頭以及彎角連接器。這些連接器的額定電壓630V，額定電流12A（K編碼；4+PE）；額定電壓63V，額定電流16A（L編碼；4+FE-功能接地）。具有M12螺紋，出口直徑8-13mm，采用螺釘接線。為符合UL2237，PE觸點與螺紋環接觸連接，目前該認證已在準備中。
4、賓德823和824系列應用領域與產品特性：
| 產品特性 | 應用領域 |
| 終端：螺釘夾 | ·分散自動化組件、現場總線設備和驅動器電源 |
| ·鎖緊方式：螺釘鎖緊 | ·北美市場的集成控制柜 |
| ·芯數：5芯（4+PE,4+FE） | |
| ·防護等級：IP67 | |
| ·UL2237準備中 |
------------------------------------------------------------------------------------------------
