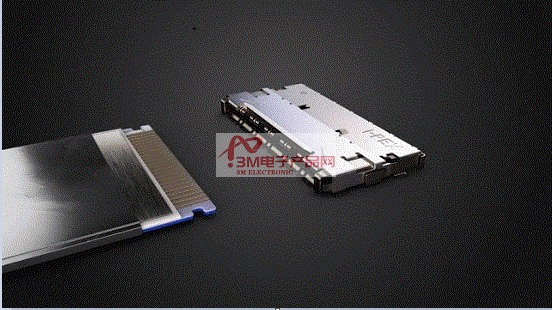

I-PEX推出新型EVAFLEX 5-HD自動鎖定FFC連接器，具有360度屏蔽，可防止EMI從觸點尾部和配合側泄漏。完全屏蔽可為設計人員提供更大的自由在PCB上放置，而無需擔心噪聲或信號干擾。EVAFLEX?5-HD全屏蔽FPC/FFC連接器提供卓越的EMC屏蔽性能，以及對操作人員友好的自動鎖定功能。

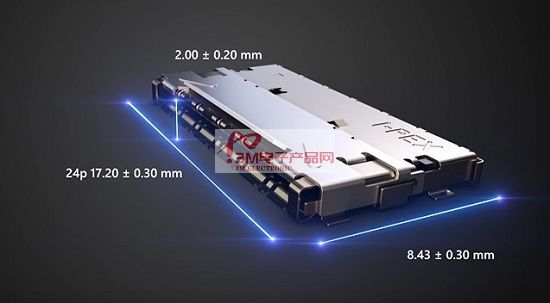

產品尺寸
低高度的全屏蔽 FFC /FPC 連接器

自動鎖扣
自動鎖扣的設計便于操作,適用于手動或機 器人裝配

高性能的EMC屏蔽設計

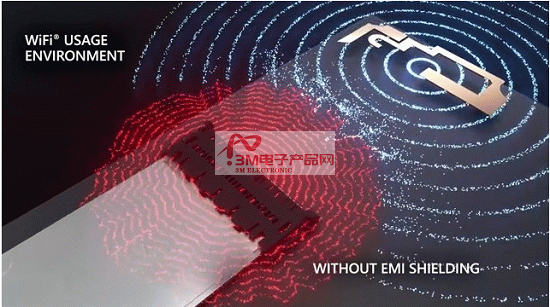

I-PEX開發了一款連接器系列，該系列連接器解決了連接器中的電磁噪聲的問題，具有合適的接地結構和覆蓋層，包括帶金屬屏蔽的信號端子尾部的安裝位置 (ZenShield?)。這一解決方案被很多客戶廣泛采用，以防止電磁干擾，特別是在配備了Wi-Fi、GPS、LTE等無線通信功能的高性能設備上。
360度EMC屏蔽設計，不僅可以防止來自公座和母座接觸點的電磁噪聲輻射，也可以防止來自信號終端的線路板安裝部分(SMT位置)的電磁噪聲輻射。此外，當連接器嵌合和正確地接地到線路板時，公座和母座屏蔽罩正確地連接，用于多點接地。這保證了在連接器的金屬屏蔽罩中產生的電流有足夠的地面返回路徑。這是為了抑制屏蔽層的電磁噪聲散發。
?整個連接器都被360度屏蔽，包括公座和母座

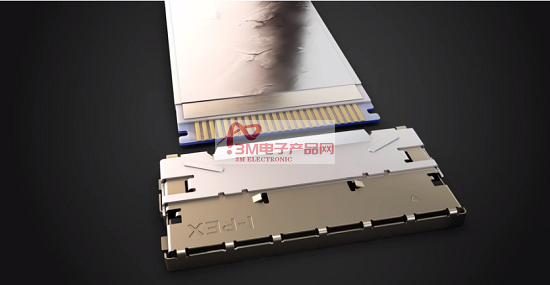

?FPC/FFC和母座之間的屏蔽罩-屏蔽罩接口，在多個點上有效連接。

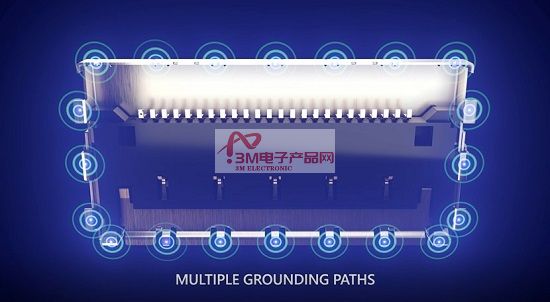

?連接器屏蔽罩-線路板的接口在多個點有效地接地，從而改善了地面返回路徑。

有了這些設計特點，連接器本身就提供了顯著的EMI緩解。ZenShield?為工程師者提供了更大的靈活性來設計線路板，它使得連接器靠近敏感的子系統成為可能，例如發射/接收天線，這是常見的高性能無線通信系統。

---------------------------------------------------------------------------------------------------
