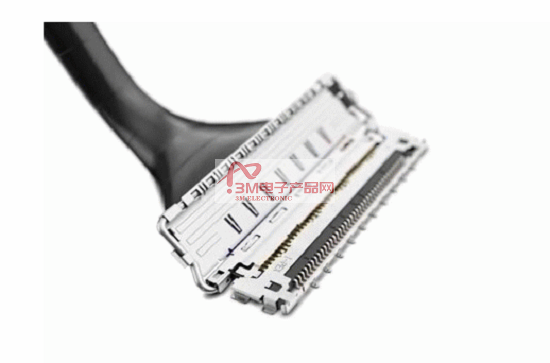

CABLINE?-CA II 是一款高性能EMC屏蔽的， 0.4 mm pitch 的帶機械鎖扣的極細同軸線連接器。這款連接器是高速率數據應用的理想解決方案。CABLINE?-CA II / CA II PLUS : 0.4 mm 間距, 水平插拔款極細同軸連接器，帶 EMC 屏蔽罩和機械鎖扣。

產品尺寸
可提供Pin數和產品尺寸

機械式鎖扣
機械鎖扣防止連接器脫落

高性能的EMC屏蔽設計
I-PEX開發了一款連接器系列，該系列連接器解決了連接器中的電磁噪聲的問題，具有合適的接地結構和覆蓋層，包括帶金屬屏蔽的信號端子尾部的安裝位置 (ZenShield?)。這一解決方案被很多客戶廣泛采用，以防止電磁干擾，特別是在配備了Wi-Fi、GPS、LTE等無線通信功能的高性能設備上。

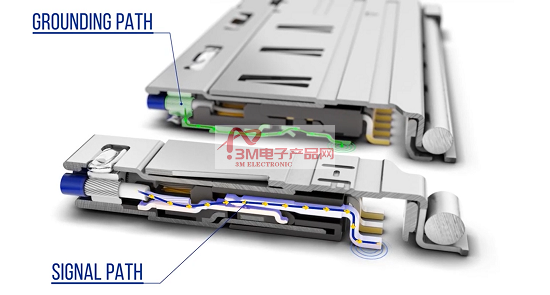

360度EMC屏蔽設計，不僅可以防止來自公座和母座接觸點的電磁噪聲輻射，也可以防止來自信號終端的線路板安裝部分(SMT位置)的電磁噪聲輻射。此外，當連接器嵌合和正確地接地到線路板時，公座和母座屏蔽罩正確地連接，用于多點接地。這保證了在連接器的金屬屏蔽罩中產生的電流有足夠的地面返回路徑。這是為了抑制屏蔽層的電磁噪聲散發。
?整個連接器都被360度屏蔽，包括公座和母座

?公座和母座之間的屏蔽罩-屏蔽罩接口，在多個點上有效連接。

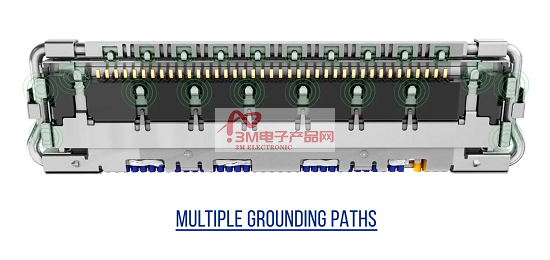

?連接器屏蔽罩-線路板的接口在多個點有效地接地，從而改善了地面返回路徑。

有了這些設計特點，連接器本身就提供了顯著的EMI緩解。ZenShield?為工程師者提供了更大的靈活性來設計線路板，它使得連接器靠近敏感的子系統成為可能，例如發射/接收天線，這是常見的高性能無線通信系統。

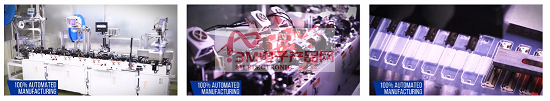

自動化的制造和檢查過程

配合類型選項

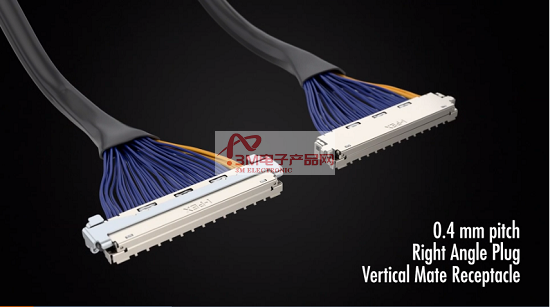

I-PEX有水平和垂直插拔款的連接器系列，可以根據不同的應用和設計條件選擇合適的嵌合方向。例如，在板上需要狹窄型連接器時，可采用水平插拔款的連接器；在板中間需要高密度安裝時，可采用垂直插拔款連接器。

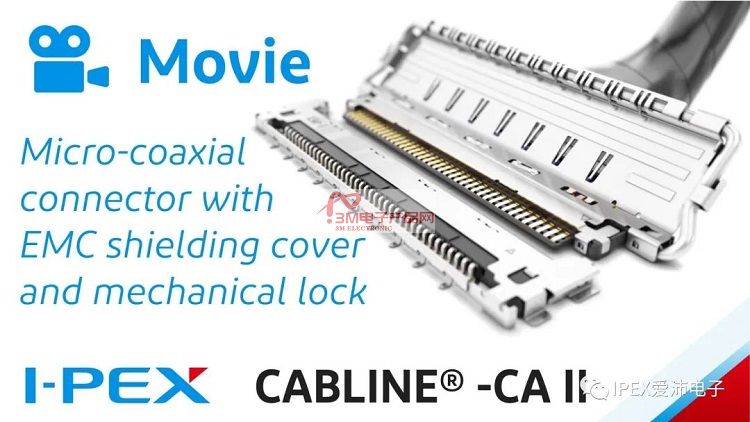

0.4 mm 間距，帶EMC屏蔽罩和機械鎖扣的極細同軸線連接器
水平插拔款: CABLINE?-CA II
垂直插拔款: CABLINE?-UM

---------------------------------------------------------------------------------------------------
