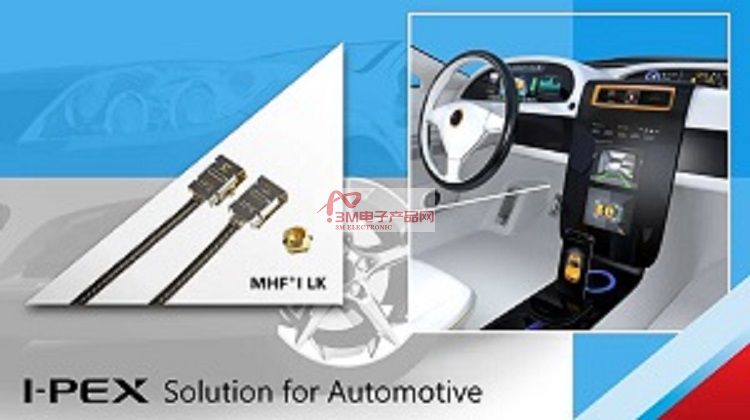

創新的I-PEX? MHF? I LK 極細射頻同軸線連接器自帶機械鎖扣 ，可有效防止連接器公座從PCB上的母座脫離。該產品已經成功在應用在客戶的車載主機上。MHF? I 連接器是一種普通的小型射頻同軸線連接器，沒有外加的機械鎖扣的功能，與之相比，應用機械鎖扣的MHF? I LK 的初始公座嵌合保持力是其兩倍。此外，在不加機械鎖扣的情況下嵌合和拔出MHF? I LK 公座 30次后，外加機械鎖扣款式的保持力大約是MHF? I連接器的3倍。這種高保持力使得MHF? I LK即使在道路條件的持續沖擊和振動下，仍能夠確保高信號連接可靠性。

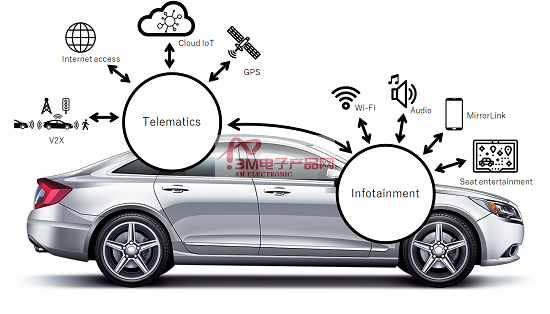

隨著物聯網、5G等通信技術的發展，汽車的數字化、網絡化不斷推進。通過在行駛車輛上安裝無線通信設備，利用系統發送和接收各種信息的遠程信息處理技術的發展；信息娛樂，如集成無線通信功能的智能駕駛艙和車載主機應用正變得越來越活躍。

與一般消費品相比，汽車的預期壽命更長，在高速行駛和在崎嶇不平的道路上行駛時會產生大量的振動和沖擊。因此，在汽車上使用的連接器必須具有較高的抗振動和沖擊性能，即使在振動和沖擊的環境中也能穩定地傳遞信號。

案例分享: T-BOX

T-BOX (Telematics-Box)，也被稱為T(mén)elematics控制單元(TCU)，是一個標準的互聯汽車終端，提供GPS衛星定位，互聯網無線通信，云物聯網，V2X 功能，還可以實現多種在線應用，如汽車遠程監控，遠程控制，安全監控、警示訊號等。帶機械鎖扣的I-PEX MHF? I LK小型射頻同軸線連接器被多家汽車天線制造商所使用，我們采訪了客戶以了解它是如何連接鯊魚鰭天線并安裝在T-BOX中的。
公司及產品簡介:
我們的客戶之一是一家擁有60多年經營歷史的大型汽車產品制造商。一般來說，通信天線包括如Wi-Fi、路由器、CPE、智能企業網、智能家居、LT等；車載天線包括鯊魚鰭天線、平板天線等。此客戶在其汽車天線產品中使用了大量的I-PEX MHF?系列小型射頻同軸線連接器。MHF?I LK應用于他們的T-Box，連接和發送GPS, V2X和Wi-Fi信號。

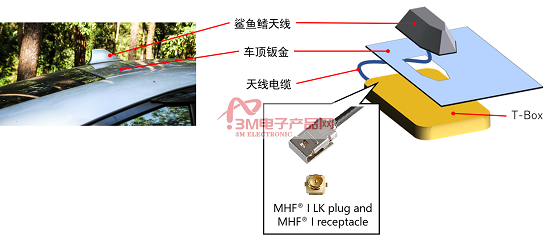

據技術部總工程師介紹，他們?cè)谝豢頣-box產品中使用了四個MHF?I LK連接器。一個內置在低配版本的天線中，用來連接GPS信號。高配版本內置三個，其中兩個用于V2X信號，位于汽車一前一后，用于無人駕駛，還有一個用于Wi-Fi信號。該客戶的天線應用是在盒子內的天線，而不是傳統獨立的鯊魚鰭天線。傳統獨立的鯊魚鰭天線是外部連接型的，主板和天線是設計在一起的。而這款是將MHF I LK連接器是用在板上，然后直接扣到座子上面，這個步驟是在box里完成的。然后， 還會有一個主板，兩個板子中間需要天線連接起來。因?yàn)楹凶釉谲?chē)內的空間已經很小了，而I-PEX的MHF? I LK體積小，線束細，可靠性高，非常適合用作box內的連接。

該客戶結構部總工程師表示: “我們的T-box和天線尺寸非常小，盒子內空間有限，而MHF? I LK在小空間內具有非常好的抗振性能。”
車載應用對振動要求特別高，該客戶最開始使用的是普通的不帶鎖扣的射頻連接器，他們非常擔心在振動后，連接器會松脫， 因?yàn)檐?chē)載應用發生類似情況的概率比較高。早期他們也采用過點膠的方式解決這個問題-即用膠水固定連接器，使之不易脫落。但是這個操作有一定風險，會造成其他問題，以及維修的不便。于是他們就想到用I-PEX的MHF? I LK連接器，因?yàn)殒i扣的設計。I-PEX的這款產品也通過了他們內部6G振動的評估測試。

案例分享: 車載主機
車載主機的應用就是一個例子。I-PEX MHF? I LK 小型射頻同軸線連接器已經成功應用于主機head unit中， 作為整部車的控制系統，主機是實現人機交互的窗口，集車載信息娛樂系統、照明、空調及音響、駕駛輔助系統、360度圖像、人臉及語音識別等功能于一體。MHF? I LK小型射頻同軸線連接器于該單元，以連接無線信號，如主天線信號，無線電廣播和藍牙到主板，該主板位于寬體中央控制顯示器的后面。

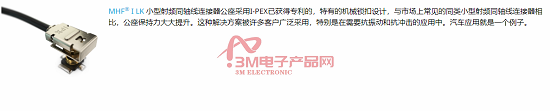

MHF? I LK 小型射頻同軸線連接器

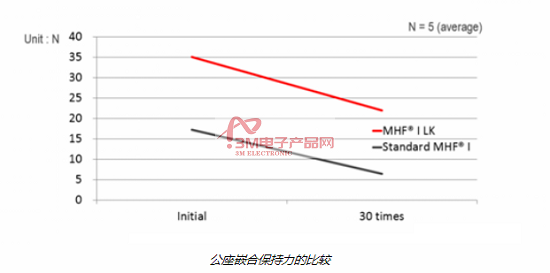

MHF? I 連接器是一種普通的小型射頻同軸線連接器，沒有外加的機械鎖扣的功能，與之相比，應用機械鎖扣的MHF? I LK 的初始公座嵌合保持力是其兩倍。此外，在不加機械鎖扣的情況下嵌合和拔出MHF? I LK 公座 30次后，外加機械鎖扣款式的保持力大約是MHF? I連接器的3倍。這種高保持力使得MHF? I LK即使在道路條件的持續沖擊和振動下，仍能夠確保高信號連接可靠性。

高嵌合保持力有助于提高生產線上的裝配效率，因?yàn)闇p少了額外的捆扎或粘合劑的作業過程，所以助于降低產品制造成本，以確保連接器在生產線上保持嵌合的狀態。它還減少了維修或檢查時，移除用于固定連接器材料的作業過程。

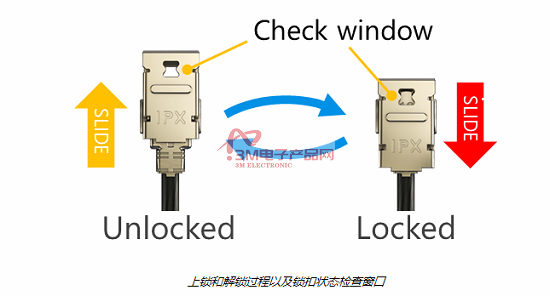

上鎖/解鎖方式和鎖扣狀態的檢查
此外，該款連接器簡單易懂的一步上鎖和解鎖機制(通過鎖蓋前后滑動)和“檢查窗口”功能，用戶可直觀檢查鎖扣狀態，提高了鎖扣在操作時的可靠性。

隨著物聯網、5G等通信技術的發展，汽車市場的數字化和網絡化將繼續增長。配備無線通信功能的集成式智能駕駛艙和車載主機頭的進一步開發正日益頻繁。
MHF?I LK連接器作為此類無線通信設備的理想產品，能確保穩定的連接。MHF?I LK連接器贏得了客戶生產線供應商質量工程師的廣泛好評。
I-PEX 帶鎖扣的小型射頻同軸線連接器
I-PEX 還開發了其他型號的自帶機械鎖扣的小型射頻同軸線連接器。
MHF? 4L LK: 頻率范圍: 高達 12 GHz,
適用的射頻同軸線規格 AWG 30 (O.D. 1.37 mm)
MHF?-TI: 80N min.高嵌合保持力,
適用的射頻同軸線規格 AWG #24 (O.D. 3.00 mm), AWG #26 (O.D. 2.40 mm)

---------------------------------------------------------------------------------------------------
