泰科|TE連接器|TE|泰科連接器所生產的PCI&PCI
Express連接器是一款：PCI-Express(peripheral component interconnect
express)是一種高速串行計算機擴展總線標準；針對下一代CPU的PCI

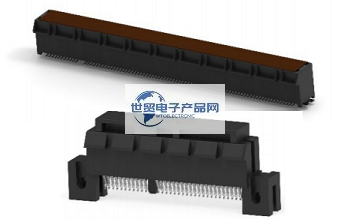

Express連接器；為實現下一代CPU更強系統應用擴展性和更高帶寬，TE Connectivity (TE) 針對 PCI-SIG PCIe
CEM規范設計出第五代PCIe CEM連接器產品。在此之前已經推出了PCIe Gen 1/2/3/4 CEM連接器。針對PCI-SIG PCIe
5.0 CEM連接器規范，TE推出PCIe Gen 5
CEM連接器，每對差分信號的數據傳輸速率可達每秒32千兆傳輸（GT/s）。這些新的1.00 mm端子間距產品可以支持各代PCI

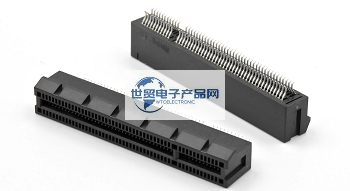

Express信號，并可以滿足更高速度性能的需求。PCIe GEN 4卡邊緣連接器--新連接器支持更高帶寬的平臺；TE
Connectivity（TE）PCIe Gen 4卡邊緣連接器符合工業PCI-SIG卡機電（CEM）規范4.0，支持高達16
Gbps的帶寬。TE的PCIe Gen 4卡邊緣連接器旨在支持下一代CPU以實現更好的系統應用擴展，其間距為1.00mm，可實現所有代的PCI
Express信令設計，并支持16 Gbps（PCIe Gen 4）、8.0 Gbps（PCIe Gen3）、5.0 Gbps（PCIe
Generate 2）和2.5 Gbps（PCIe第1代）的速度。此外，連接器的占地面積和配合接口與每一代PCIe向后兼容。
------------------------------------------------------------------------------------------------
1、泰科|TE連接器|TE|泰科連接器--PCI&PCI Express連接器產品相關產品概況和性能及4代/5代規格描述：
PCI
Express就是新一代的總線接口，簡稱PCIE連接器，它原來的名稱為“3GIO”，由英特爾提出的。交由PCI-SIG（PCI特殊興趣組織）認證發布后改名為“PCI-Express”。PCIE連接器采用了目前業內流行的點對點串行連接，與PCI以及更早期的計算機總線的共享并行架構不同。PCIE使用的是高速差分架構。它的物理鏈路的一個數據通路（Lane）中，由兩組差分信號，共4根信號線組成。每個設備都有自己的專用連接，不需要向整個總線請求帶寬，而且可以把數據傳輸率提高到一個很高的頻率，達到PCI所不能提供的高帶寬。與并行信號相比，差分信號抗干擾的能力更強，可以使用更高的總線頻率。此外還能有效抑制電磁干擾EMI。它的主要優勢就是數據傳輸速率高，目前最高的16X
5.0版本可達到32GB/s，而且還有相當大的發展?jié)摿ΑCI Express也有多種規格，從PCI Express 1X到PCI
Express 32X，能滿足將來一定時間內出現的低速設備和高速設備的需求。PCI-Express最新的接口是PCIe
5.0接口，其比特率為32Gbps，約為上一代PCIe
4.0產品帶寬的兩倍，并且包含發射器和接收器均衡、PLL改善以及時鐘數據恢復等一系列重要的新功能，用以改善數據傳輸和數據保護性能。其實現在許多商用PC機上PCI接口已逐漸被PCIe接口取代，所以PCIe接口必將是未來PC用來拓展外圍設備的主流接口。
| PCIe Gen 4 CEM連接器產品主要特性： | PCIe Gen 5 CEM連接器產品主要特性： |
| 最高支持?jǐn)?shù)據速率 16 GT/s | 端子間距：1.00 mm |
| 滿足下一代平臺要求 | 數據速率: 高達32 GT/s |
| 支持下一代處理器，可優化系統應用擴展性，而且支持帶寬更大的服務器、工作站和臺式機。 | 阻抗：85 Ω |
| 提供多種配置，包括 x1、x4、x8、x16（36/64/98/164 針腳）標準鏈路，符合 PCI-SIG CEM 規范 | 針腳配置：垂直表面貼裝 |
| 間距 1.00mm 的垂直卡邊緣連接器支持各代的 PCI Express 信號設計，支持 16 GT/s (Gen 4), 8.0 GT/s (Gen 3), 5.0 GT/s (Gen 2), and 2.5 GT/s (Gen 1) | 插針：x16 (164針), x8 (98針), x4 (64針), x1 (36P) |
| 封裝和互配接口向后與各代兼容 | 外殼：使用耐高溫塑料，低鹵素，符合ROHS標準 |
------------------------------------------------------------------------------------------------
2、泰科|TE連接器|TE|泰科連接器--PCI&PCI Express連接器產品主要型號/料號：
| 5-2337939-8 | 2337939-3 | 3-2354154-4 | 2-2362375-1 | 2-2387405-2 |
| 5-2337939-7 | 2337939-2 | 2-2354154-4 | 1-2362375-1 | 1-2387405-2 |
| 5-2337939-6 | 5-2349820-8 | 6-2354154-4 | 2362375-1 | 2387405-2 |
| 5-2337939-4 | 5-2349820-7 | 2354154-4 | 5-2372484-4 | 2-2387405-1 |
| 5-2337939-3 | 5-2349820-4 | 5-2362375-4 | 4-2372484-4 | 1-2387405-1 |
| 5-2337939-2 | 5-2349820-3 | 4-2362375-4 | 3-2372484-4 | 2387405-1 |
| 4-2337939-8 | 4-2349820-8 | 3-2362375-4 | 2-2372484-4 | 5-2358477-8 |
| 4-2337939-7 | 4-2349820-7 | 2-2362375-4 | 1-2372484-4 | 5-2358477-7 |
| 4-2337939-6 | 4-2349820-4 | 1-2362375-4 | 2372484-4 | 5-2358477-4 |
| 4-2337939-4 | 4-2349820-3 | 2362375-4 | 2-2372484-3 | 5-2358477-3 |
| 4-2337939-3 | 3-2349820-8 | 5-2362375-3 | 1-2372484-3 | 4-2358477-8 |
| 4-2337939-2 | 3-2349820-7 | 4-2362375-3 | 2372484-3 | 4-2358477-7 |
| 3-2337939-8 | 3-2349820-4 | 3-2362375-3 | 2-2372484-2 | 4-2358477-4 |
| 3-2337939-7 | 3-2349820-3 | 2-2362375-3 | 1-2372484-2 | 4-2358477-3 |
| 3-2337939-6 | 2-2349820-4 | 1-2362375-3 | 2372484-2 | 3-2358477-8 |
| 3-2337939-4 | 2-2349820-3 | 2362375-3 | 2-2372484-1 | 3-2358477-7 |
| 3-2337939-3 | 6-2349820-4 | 5-2362375-2 | 1-2372484-1 | 3-2358477-4 |
| 3-2337939-2 | 6-2349820-3 | 4-2362375-2 | 2372484-1 | 3-2358477-3 |
| 2-2337939-4 | 2349820-4 | 3-2362375-2 | 2-2387405-4 | 2-2358477-4 |
| 2-2337939-3 | 2349820-3 | 2-2362375-2 | 1-2387405-4 | 2-2358477-3 |
| 2-2337939-2 | 5-2354154-8 | 1-2362375-2 | 2387405-4 | 6-2358477-4 |
| 6-2337939-4 | 5-2354154-4 | 2362375-2 | 2-2387405-3 | 6-2358477-3 |
| 6-2337939-3 | 4-2354154-8 | 5-2362375-1 | 1-2387405-3 | 2358477-4 |
| 6-2337939-2 | 4-2354154-4 | 4-2362375-1 | 2387405-3 | 2358477-3 |
| 2337939-4 | 3-2354154-8 | 3-2362375-1 |
------------------------------------------------------------------------------------------------
3、TE 連接器-TE|泰科|泰科連接器--PCI&PCI Express連接器 此產品銷售商：
3M電子產品網--代理銷售【TE連接器-TE|泰科|泰科連接器--PCI&PCI Express連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；我司還專業代理/生產/銷售各種{連接器|線束|線纜產品}；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們。
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目?jī)?nèi)所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
