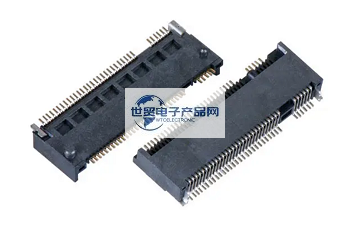

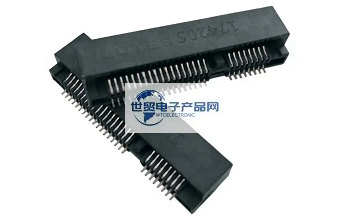

泰科|TE連接器|TE|泰科連接器所生產的M.2(NGFF)插槽卡緣連接器是一款：M.2下一代規格
(NGFF)
產品線就尺寸和體積來說，是從迷你卡和半迷你卡到更小外形的自然過渡。WiFi、藍牙、全球?qū)Ш叫l(wèi)星系統、近場通訊、混合數字無線電、無線吉比特聯盟
(WiGig)、無線廣域網和固態存儲設備。它還添加功能到 PCIe Gen 3、SATA 3、SATA I/O 和 USB 3.0
中。新型的小規格產品將應用于未來的纖薄設備。M.2(NGFF)連接器產品主要特性為：帶有 67 個位置的 0.5mm
間距、適用于單面和雙面模塊、提供針對模塊卡的多種鍵控選項、支持 PCI Express 3.0、USB 3.0 和 SATA
3.0、高度、位置、設計和鍵控方面的選擇、有多種高度可選；隨著市場趨向更纖薄的解決方案，TE Connectivity’s (TE)也會將
M.2 (NGFF) 產品從 PCI express 小型卡自然過渡到更小的標準化規格。
------------------------------------------------------------------------------------------------
1、泰科|TE連接器|TE|泰科連接器--M.2(NGFF)插槽卡緣連接器產品相關產品概況和性能及規格描述：
M.2(NGFF)連接器產品系列是從Mini
Card和Half Mini Card向更小規格尺寸和體積產品的自然轉變。它支持多功能插入卡模塊，包括: WiFi、
藍牙、全球?qū)Ш叫l(wèi)星系統、近場通訊、混合數字廣播、無線千兆位聯盟(WiGig).無線廣域網和固態存儲設備，還可以向PCle Gen3、SATA
3、SATA /O和USB3添加更多功能。這種新的更小規格連接器適用于新型纖薄平臺中的應用。
| 產品類型特性： | 機械附件： |
| 連接器系統? 板對板 | 連接器安裝類型? 板安裝 |
| 可密封? 否 | 殼體特性： |
| 連接器和端子端接到? 印刷電路板 | 殼體顏色? 黑色 |
| 結構特性： | 外殼材料? 高溫?zé)崴芩芰?/span> |
| PCB 安裝方向? 直角 | 中心線（間距）? .5?mm?[?.02?in?] |
| 行數? 2 | 尺寸： |
| 鍵控代碼? A, B, E, M | 連接器寬度? 8.7?mm?[?.343?in?] |
| 位數? 67 | 連接器高度?(mm) 2.25, 3.2, 4.2 |
| 電氣特征： | 連接器高度?(in) .089, .126, .165 |
| 工作電壓?(VAC) 50 | 連接器長度? 21.9?mm?[?.862?in?] |
| 接觸件特性： | 使用環境： |
| 端子基材? 銅合金 | 工作溫度范圍?(°C) -40 – 80, -40 – 85 |
| PCB 端子端接區域電鍍材料? 錫, 鍍金 | 工作溫度范圍?(°F) -40 – 176, -40 – 185 |
| PCB 端子端接區域電鍍材料表面涂層? 啞光 | 操作/應用： |
| 端子接合區域電鍍材料厚度?(μin) 3, 10, 15, 30 | 電路應用? 電源 |
| 端子接觸部電鍍材料? 金 | 包裝特性： |
| 端子額定電流（最大值）?(A) .5 | 封裝方法? 卷帶包裝, 卷帶包裝 |
| 端接特性： | |
| PCB 端接方法? 表面貼裝 |
------------------------------------------------------------------------------------------------

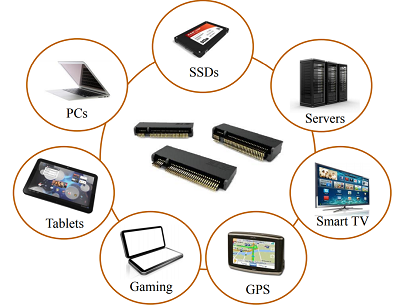

2、泰科|TE連接器|TE|泰科連接器--M.2(NGFF)插槽卡緣連接器產品部分應用用途：
------------------------------------------------------------------------------------------------
3、泰科|TE連接器|TE|泰科連接器--M.2(NGFF)插槽卡緣連接器產品主要型號/料號：
| 產品描述(1) | 產品料號/型號(1) | 產品描述(2) | 產品料號/型號(2) |
| SEMI HARD TRAY DDR SOCKET 200P | 1-1473005-1 | EMBOSS ASS'Y DDR SODIMM SOCKET | 1717254-1 |
| SEMI HARD TRAY DDR SOCKET 200P | 1473005-1 | EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1717254-4 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5 | 1473005-4 | EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1717379-4 |
| SEMI HARD TRAY DDR SOCKET 200P | 1473006-1 | SEMI-HARD TRAY DDR SODIMM SOCKET 200P 6 | 1717468-3 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5 | 1473006-4 | SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6 | 1717468-4 |
| SEMI-HARD TRAY ASSY DDR 200P 5 | 1473149-1 | SEMI-HARD TRAY DDR2 SODIMM 4H STD (LATCH | 1746540-4 |
| SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H ST | 1473149-4 | SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 4 | 1827236-4 |
| SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H RV | 1473150-4 | DDR SODIMM SOCKET 200P 8H STD TYPE | 1827341-4 |
| SEMI-HARD TRAY ASS'Y FOR DDR S | 1565691-1 | SEMI-HARD TRAY DDR2 SODIMM 9.2H STD AMC | 1981284-4 |
| EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1565917-4 | SEMI-HARD TRAY ASSY DDR 200P VERTICAL | 2040910-1 |
| EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1565918-4 | SEMI-HARD TRAY ASSY DDR2 200P VERTICAL | 2040910-2 |
| HARD TRAY ASS'Y DDR SODIMM SOC | 1612507-3 | EMBOSS DDR2 SODIMM 200P 4H STD | 292406-4 |
| DDR SODIMM SOCKET 200POS SEMI- | 1612618-1 | EMBOSS DDR2 SODIMM 200P 4H RVS | 292407-4 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 9 | 1612618-4 | SEMI-HARD TRAY DDR SODIMM 200P | 5-1612773-1 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6 | 1612773-4 | SEMI-HARD TRAY DDR2 SODIMM 6.5H STD(HSG | 5-1746530-4 |
------------------------------------------------------------------------------------------------
4、TE 連接器-TE|泰科|泰科連接器--M.2(NGFF)插槽卡緣連接器 此產品銷售商：
3M電子產品網--代理銷售【TE連接器-TE|泰科|泰科連接器--M.2(NGFF)插槽卡緣連接器】以及第3項內容中表格清單內的所有(料號/型號)連接器產品；我司還專業代理/生產/銷售各種{連接器|線束|線纜產品}；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
