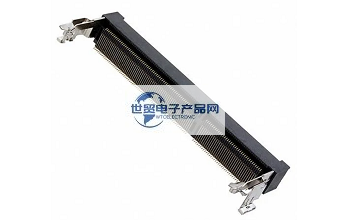

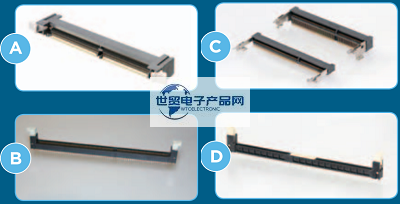

泰科|TE連接器|TE|泰科連接器所生產的DDR3
DIMM插槽連接器是一款：DDR3 DIMM 插槽的設計符合 JEDEC 行業標準。它們有垂直和直角方向的，具有通孔和表面貼裝結構。DDR3
DIMM 插槽應用包括服務器、筆記本電腦和通信設備。其產品特性為：DRAM 類型: 雙倍數據速率(DDR)3、連接器系統: 板對板、位數:
240、PCB 安裝方式: 通孔 - 焊接、模塊方向: 垂直。
------------------------------------------------------------------------------------------------
1、泰科|TE連接器|TE|泰科連接器--DDR3 DIMM插槽連接器產品相關產品概況和性能及規格描述：
| 產品類型特性： | 端接特性： |
| DRAM 類型? 雙倍數據速率 (DDR) 3 | 端接柱體和尾部長度?(mm) 2.67, 2.85, 3.18, 3.38, 4 |
| 連接器系統? 板對板 | 端接柱體和尾部長度?(in) .105, .112, .125, .133, .157 |
| 連接器和端子端接到? 印刷電路板 | 插入種類? 直接插針 |
| 結構特性： | 機械附件： |
| 行數? 2 | PCB 安裝固定類型? 固定卡扣/柱, 板鎖, 焊尾, 焊釘 |
| 位數? 240 | PCB 安裝固定? 帶有 |
| 模塊方向? 垂直 | 安裝角度? 垂直, 直角 |
| 鑰匙數? 1 | 接合對準? 不帶, 帶有 |
| 托架數? 2 | 接合對準類型? 中心, 左偏移 |
| 電氣特征： | PCB 安裝方式? 表面貼裝, 通孔 - 免焊連接, 通孔 - 焊接 |
| DRAM 電壓?(V) 1.5 | 連接器安裝類型? 板安裝 |
| 主體特性： | PCB 安裝對準類型? 定位柱 |
| 連接器外形? 標準 | 殼體特性： |
| 彈射器類型? 旋轉, 標準 | 殼體顏色? 土黃色, 藍色, 黑色 |
| 模塊鑰匙類型? 左偏移 | 外殼材料? 熱塑性, 高溫尼龍 |
| 固定柱位置? 兩端, 中心 | 中心線（間距）?(mm) 1, 2 |
| 插銷材料? 熱塑塑料, 高溫尼龍, 高溫熱塑塑料 | 中心線（間距）?(in) .03, .039, .07 |
| 彈射器位置? 兩端 | 尺寸： |
| 插銷顏色? 土黃色, 綠色, 黑色 | PCB 的外形高度?(mm) 21, 23.1 |
| 彈射器材料? 熱塑塑料, 高溫尼龍, 高溫熱塑塑料 | PCB 的外形高度?(in) .82, .9, .91 |
| 彈射器材料顏色? 土黃色, 綠色, 黑色 | 行間距?(mm) .95, 1.45, 1.9 |
| PCB 保持特性材料? 銅合金, 黃銅 | 行間距?(in) .037, .05, .075 |
| 接觸件特性： | 中心固定孔直徑?(mm) 1.8, 2.45 |
| 端子基材? 銅合金 | 中心固定孔直徑?(in) .07, .096 |
| PCB 端子端接區域電鍍材料? 錫 | 使用環境： |
| 端子底板材料? 鎳 | 工作溫度范圍?(°C) -55 – 105, -55 – 155, -55 – 85, -40 – 85 |
| 端子接觸部電鍍材料? 金, 鍍金 | 工作溫度范圍?(°F) -67 – 185, -67 – 221, -67 – 311, -40 – 185 |
| 端子接合區域電鍍材料厚度?(μm) .08, .38, .51, .76 | 操作/應用： |
| 端子接合區域電鍍材料厚度?(μin) 3.14, 15, 20, 30 | 電路應用? Signal |
| PCB 端子端接區域電鍍材料厚度?(μm) 2.54, 3 | 行業標準： |
| PCB 端子端接區域電鍍材料厚度?(μin) 100, 118.1 | UL 阻燃性等級? UL 94V-0 |
| 端子額定電流（最大值）?(A) .5, .75 | 包裝特性： |
| 插座種類? DIMM | 封裝數量? 50, 54, 64, 480 |
| 內存插槽類型? 內存卡 | 封裝方法? Tray, 盒和托盤, 硬托盤, 軟托盤 |
------------------------------------------------------------------------------------------------
2、泰科|TE連接器|TE|泰科連接器--DDR3 DIMM插槽連接器產品主要型號/料號：
| 2013289-1 | 2040727-6 | 2013298-3 | 1932000-1 | 5-1932000-2 |
| 2013290-1 | 2040727-7 | 2-2013298-1 | 1932000-2 | 6-1932000-4 |
| 2013289=2 | 2013022-1 | 2-2013298-2 | 1932000-3 | 6-1932000-5 |
| 2013290-2 | 2013287-1 | 2-2013297-3 | 1932000-4 | 7-1932000-2 |
| 2013289-3 | 2013022-2 | 2-2013298-3 | 1932000-5 | 7-1932000-5 |
| 2013290-3 | 2013287-2 | 2013310-1 | 1932000-6 | 7-1932000-6 |
| 2-2013289-1 | 2013022-3 | 2013311-1 | 1932000-7 | 1932031-4 |
| 2-2013290-1 | 2013287-3 | 2013310-2 | 1-1932000-0 | 1932031-5 |
| 2-2013289-2 | 2-2013022-1 | 2013311-2 | 1-1932000-1 | 1-1932031-0 |
| 2-2013290-2 | 2-2013287-1 | 2013310-3 | 1-1932000-5 | 1-1932031-1 |
| 2-2013289-3 | 2-2013022-2 | 2013311-3 | 1-1932000-6 | 1-1932031-5 |
| 2-2013290-3 | 2-2013287-2 | 2-2013310-1 | 1-1932000-7 | 1-1932031-6 |
| 1735438-2 | 2-2013022-3 | 2-2013311-1 | 2-1932000-1 | 2-1932031-5 |
| 1735438-4 | 2-2013287-3 | 2-2013310-2 | 2-1932000-5 | 2-1932031-6 |
| 1-1735438-2 | 2013297-1 | 2-2013311-2 | 3-1932000-3 | 3-1932031-4 |
| 1-1735438-4 | 2013298-1 | 2-2013310-3 | 4-1932000-6 | 4-1932031-7 |
| 2040727-1 | 2013297-2 | 2-2013311-3 | 4-1932000-7 | 4-1932031-9 |
| 2040727-4 | 2013298-2 | 2-1932393-1 | 4-1932000-8 | 5-1932031-8 |
| 2040727-5 | 2013297-3 | 2-1932392-1 | 5-1932000-1 | 5-1932031-9 |
------------------------------------------------------------------------------------------------
3、TE 連接器-TE|泰科|泰科連接器--DDR3 DIMM 插槽連接器 此產品銷售商：
3M電子產品網--代理銷售【TE連接器-TE|泰科|泰科連接器--DDR3 DIMM 插槽連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
