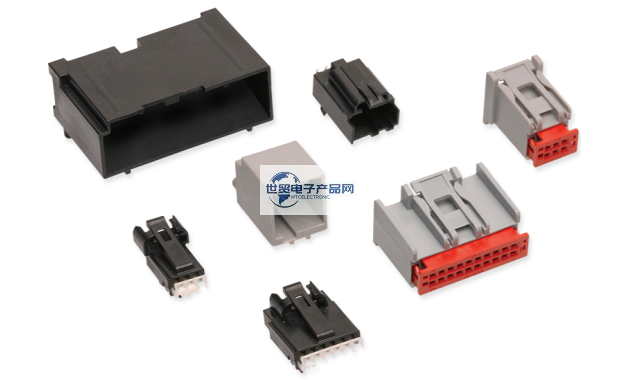

Molex|Molex 連接器|莫仕|莫仕連接器所生產的H-DAC64非密封式連接器是一款：H-DAC64非密封式連接器系統防斜插連接器具備占用空間最小的特點并符合
USCAR 性能要求，對比同類非密封式 USCAR 級 2 競爭產品可提供更多空間并節省成本。H-DAC 64
連接器系統提供了單排和雙排選項，旨在實現節省空間的替代方案并滿足所有非密封性 USCAR-2 2 級要求。壓力鎖緊可確保正確插配，而 TPA
則可穩固端子。單排連接器系統由垂直和直角、4 條電路的接頭、插針及插孔式直插連接器構成，可提供 3 至 6
條電路的配置。每個端子都可支持低信號和高達 10.0A 的低功耗應用。雙排連接器系統可提供 6 至 20 條電路的配置以及 24
路混合連接器。每個端子都可支持低信號和高達 7.0A
的低功耗應用。H-DAC64非密封式連接器系統包含的系列為：30700系列|30968系列|31067系列|31068系列|31072系列|31073系列|31100系列|31101系列.
------------------------------------------------------------------------------------------------
1、Molex|Molex 連接器|莫仕|莫仕連接器-H-DAC64非密封式連接器系統產品選型表(圖片僅供參考)：
 |  |  |  |
| 單排線對線外殼 | 單排線對板外殼 | 單排PCB 插座頭 | 雙排線對線外殼 |
 |  |  |  |
| 雙排線對板外殼 | 雙排混合型外殼 | 雙排PCB 插座頭 | 端子 |
------------------------------------------------------------------------------------------------
2、Molex|Molex 連接器|莫仕|莫仕連接器-H-DAC64非密封式連接器系統產品相關規格和電氣性能及參數：
| H-DAC64非密封式連接器產品相關特性和優點以及電氣性能和參數 | |
| 特性和優點： | 機械參數/電氣參數 |
| 防斜插外殼 | 插入力：小于45牛頓 |
| 預防引腳意外彎曲 | 拔脫力：小于45牛頓 |
| TPA 部件 | 連接器保持力（主鎖裝置）： |
| 增加終端穩固性 | 110牛頓（最小值） |
| 可選的卡槽部件 | 接腳對塑殼的抓握力： |
| 卡槽可通過提供可選定向卡子附件輔助車輛路徑規劃 | 30牛頓（最小值） |
| 電路尺寸：6 – 20 和 24 路混合（雙排） | 接腳插入塑殼的力： |
| 多種產品采用高多空化加工方法以滿足客戶需求 | 30牛頓（最大值） |
| 以標準 USCAR 配色方案（黑色、灰色、棕色）提供三種極性選項 | 連接器插接聲響大小： |
| 顏色差異可在裝配過程中為操作員提供視覺輔助以降低插配不正確極性的可能性 | 超過環境7分貝 |
| 壓力鎖緊在插配過程中可聽到“咔嗒”聲 | 防誤插結構的效力： |
| 為操作員提供反饋以確保插配系統在高振動系統中的穩固性。 | 100牛頓（最小值）。 |
| 電路尺寸：1x3、1x4、1x5 和 1x6（單排） | 耐用性（10次插拔后的接觸電阻）： |
| 多種產品采用高多空化加工方法以滿足客戶需求 | 20毫歐（最大值） |
| 參考信息 | 熱沖擊下的接觸電阻（2類，100次沖 |
| 包裝： | 擊）：20毫歐（最大值） |
| 公型和母型端子線對線連接器塑殼 — | 振動/機械沖擊下的接觸電阻（2級）： |
| 散裝（袋裝） | 20毫歐（最大值） |
| 插座 -托盤包裝 | 溫度/濕度周期變化下的接觸電阻（2級）： |
| 對配器件： | 20毫歐（最大值） |
| 在31067、31068、31072及31073 | 暴露于高溫下的接觸電阻（2級）： |
| 這些類似的單排母型端子插頭中，每種插 | 20毫歐（最大值）。 |
| 頭對配電路數量相同的母型端子插座。 | 電氣參數 |
| 單排端子4路插座（31100和31101系 | 電壓（最大值）：500伏直流 |
| 列）對配4路母型插頭（31068系列） | 電流（最大值）：10安 |
| 配套器件： | 接觸電阻（最大值）： |
| — 泰科GET公型和母型端子 | 20毫歐 |
| 供應商部件編號： | 介質耐電壓： |
| 1393366-1（壓接AWG18至20號線） | 500伏直流 |
| 1393367-1（壓接AWG22號線） | 絕緣電阻（最小值）： |
| 壓接工具：泰科電子壓接工具 | 20兆歐 |
| 設計計量單位：毫米 | 物理參數 |
| （更多細節，請參閱PS-31100-0001） | |
| 塑殼：填充30玻纖的SPS增強型塑料 | |
| 接腳材料：銅合金 | |
| 電鍍： | |
| 表層電鍍：整體鍍錫 | |
| 底層電鍍：整體鍍鎳 | |
| 工作溫度：-40至+100攝氏度 | |
------------------------------------------------------------------------------------------------
