Molex|Molex 連接器|莫仕|莫仕連接器所生產的Micro-Fit系列線對板/線對線連接器是一款：Micro-Fit
連接器系統提供高級外殼功能，可防止插配不當、減少端子回退，并且能夠減少操作人員在裝配過程中出現的疲勞現象。Micro-Fit
連接器產品家族可以承受高達 125°C 的工作溫度，提供多種電路尺寸和電纜長度，適合電源應用以及板對板、線對板和線對線配置。Micro-Fit
連接器產品家族提供最高 8.5A 電流和 3 毫米的厚度，通過緊湊封裝輸送電源，并采用線對線和線對板配置。OEM
廠商需要在空間受限的應用中使用電源連接器。Micro-Fit 3.0 盲插接口 (BMI)
連接器專為盲插應用而設計。這些連接器允許插配錯位（根據產品圖紙）。在難以觸及的應用中，例如抽屜或風扇組件托盤，連接器需要采用隱藏式的插拔設計如此可能導致連接器和/或端子損壞并消耗寶貴的工時。
------------------------------------------------------------------------------------------------

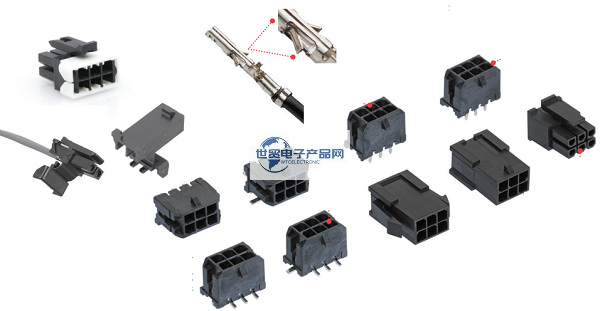

1、Molex|Molex 連接器|莫仕|莫仕連接器-Micro-Fit系列線對板/線對線連接器系統產品選型表(圖片僅供參考)：
 |  |  |  |
| 端子 | 單排插頭 | 單排插座 | 單排插座頭 |
 |  |  |  |
| 端子 | 雙排插座 | 雙排插頭 | 雙排插座頭 |
 |  |  |  |
| 雙排接口插座頭 | 插座外殼 | 印刷電路板插座 | 印刷電路板接頭 |
------------------------------------------------------------------------------------------------
2、Molex|Molex 連接器|莫仕|莫仕連接器-Micro-Fit系列線對板/線對線連接器系統產品相關規格和電氣性能及參數：
| Micro-Fit系列線對板/線對線連接器系統產品相關特性和優點以及電氣性能和參數 | |
| 完全隔離的端子 | |
| 防止端子在處理和配接過程中的潛在損壞 | 機械參數 |
| 將碎屑引起的短路風險降至最低 | 接觸插入力（最大值）：每個接點14.7牛 |
| 提供有 SMT、壓配或表面安裝兼容性型號 | 接點對外殼的抓握力（最小值）：24.5牛 |
| 提供設計靈活性。提供滿足多種應用需求的選項 | 對配力（最大值）：每路8牛 |
| 鎖柄位于端子 | 拔脫力（最小值）：每路2.4牛 |
| 將端子固定在外殼中 | 可插拔次數（最大值）：通常為30次 |
| 可選的端子位置保證 (TPA) 功能 | |
| 減少導致端子回退的裝配錯誤 | 物理參數 |
| 單行: 單件式設計搭配集成式次級鎖閂 | 外殼：尼龍 |
| 雙排: 雙件式 TPA 設計 | 接點：各種材料 |
| 提供焊釘和焊夾 | （磷青銅，銅合金 - 見特殊連接器系列的 |
| 提供接頭保留和應力消除選項 | 產品規格） |
| BMI 提供內置自調心功能 | 工作溫度：-40至+ 105攝氏度 |
| 允許最高 2.54 毫米的錯位 | 電氣參數 |
| CPI 連接器使用“針式”壓配設計 | 電壓（最大值）：600伏 |
| 提供牢固可靠的連接 | 電流（最大值）：8.5安 |
| RMF 端子出廠前涂用潤滑劑 | （請參閱產品規格，取決于所用端子） |
| 提供高達 250 次插拔的耐用性 | 接觸電阻（最大值）：10毫歐 |
| 耐高溫的 LCP 接頭 | 介質耐壓：<5毫安 |
| 耐 260?C 紅外回流焊工藝 | 絕緣電阻（最小值）：1000兆歐 |
| Micro-Fit 3.0 TPA 電纜組件提供 5.5A 的最高額定電流和 3 毫米的間距 | |
| 提供高密度、低能耗連接。減少端子脫離 | |
| 壓力鎖緊 | |
| 確保連接牢固可靠 | |
| 全極化外殼 | |
| 防止意外錯配 | |
| BMI 線對線和線對板連接器 | |
| 提供適用于每種應用和方向的全系列選項 | |
| BMI 和 CPI 連接器接受標準的 Micro-Fit 3.0 插孔式和插頭式壓接端子 | |
| 無需購買或備用額外端子 | |
------------------------------------------------------------------------------------------------
3、Molex|Molex 連接器|莫仕|莫仕連接器-Micro-Fit系列線對板/線對線連接器產品主要料號/型號：
| Micro-Fit連接器系統--43020系列(部分產品料號) | ||||
| 43020-0200 | 43020-0601 | 43020-1200 | 43020-1601 | 43020-2200 |
| 43020-0201 | 43020-0800 | 43020-1201 | 43020-1800 | 43020-2201 |
| 43020-0400 | 43020-0801 | 43020-1400 | 43020-1801 | 43020-2400 |
| 43020-0401 | 43020-1000 | 43020-1401 | 43020-2000 | 43020-2401 |
| 43020-0600 | 43020-1001 | 43020-1600 | 43020-2001 | |
| Micro-Fit連接器系統--43025系列(部分產品料號) | ||||
| 43025-0208 | 43025-0808 | 43025-1408 | 43025-1808 | 43025-2208 |
| 43025-0408 | 43025-1008 | 43025-1608 | 43025-2008 | 43025-2408 |
| 43025-0608 | 43025-1208 | |||
| Micro-Fit連接器系統--43030系列(部分產品料號) | ||||
| 43030-0001 | 43030-0004 | 43030-0007 | 43030-0010 | 43030-0038 |
| 43030-0002 | 43030-0005 | 43030-0008 | 43030-0011 | 43030-0039 |
| 43030-0003 | 43030-0006 | 43030-0009 | 43030-0012 | 43030-0040 |
| Micro-Fit連接器系統--43031系列(部分產品料號) | ||||
| 43031-0001 | 43031-0004 | 43031-0007 | 43031-0010 | 43031-0021 |
| 43031-0002 | 43031-0005 | 43031-0008 | 43031-0011 | 43031-0022 |
| 43031-0003 | 43031-0006 | 43031-0009 | 43031-0012 | 43031-0023 |
| Micro-Fit連接器系統--43031系列(部分產品料號) | ||||
| 43045-0200 | 43045-0601 | 43045-1002 | 43045-1510 | 43045-2000 |
| 43045-0201 | 43045-0602 | 43045-1110 | 43045-1600 | 43045-2001 |
| 43045-0202 | 43045-0710 | 43045-1200 | 43045-1601 | 43045-2002 |
| 43045-0310 | 43045-0800 | 43045-1201 | 43045-1602 | 43045-2110 |
| 43045-0400 | 43045-0801 | 43045-1202 | 43045-1710 | 43045-2200 |
| 43045-0401 | 43045-0802 | 43045-1310 | 43045-1800 | 43045-2201 |
| 43045-0402 | 43045-0910 | 43045-1400 | 43045-1801 | 43045-2202 |
| 43045-0510 | 43045-1000 | 43045-1401 | 43045-1802 | 43045-2310 |
| 43045-0600 | 43045-1001 | 43045-1402 | 43045-1910 | 43045-2400 |
| 43045-2401 | 43045-2402 | 43045-2510 | ||
| 以上料號僅為Micro-Fit連接器系統部分系列部分料號，具體未盡詳情之處請聯系敝司銷售人員！ | ||||
------------------------------------------------------------------------------------------------
