Molex|Molex 連接器|莫仕|莫仕連接器所生產的Nano-Fit系列電源連接器是一款：Nano-Fit 電源連接器是目前市面上完全隔離的最小接頭，能夠滿足客戶的電源需求，同時在小封裝內提供端子保護;Nano-Fit 電源連接器提供了受全方位保護的插頭端子，小間距尺寸的顏色編碼/鍵控選項確保了正確的插配和精準的端子位置保證 (TPA)，以減少端子脫離；提供線對板和線對線配置;在端子外露的接頭（連接器容易損壞）與全隔離大接頭（空間占用過大）之間，電源應用客戶面臨抉擇。緊湊型 Nano-Fit 電源連接器為設計工程師提供小型封裝全保護接頭端子。當設計工程師在一塊印刷電路板上使用多個電路尺寸相同的接頭時，裝配就會變得復雜，因為有可能將插座插配到錯誤的接頭。Nano-Fit 電源連接器提供多種機械鍵控選項，使客戶能夠降低錯插風險，同時通過顏色編碼邏輯提高裝配速度。Nano-Fit電源連接器以2.50毫米端子間距結構連接高達8.0安培電流的電路，同時還采用防錯配結構以及防止端子回退脫出的端子固位架（TPA）.Nano-Fit 電源連接器所包含的具體系列為：45130系列|79758系列|105300系列|105307系列|105308系列|105309系列|105310系列|105311系列|105312系列|105313系列|105314系列|105316系列|105325系列|105405系列|105429系列|105430系列|105431系列|145130系列|200277系列|201444系列|201447系列|204748系列|207121系列|207127系列|207129系列|214552系列|245130系列.S
1、Molex|Molex 連接器|莫仕|莫仕連接器-Nano-Fit系列電源連接器系統產品選型表(圖片僅供參考)：
 |  |  |  |
| 單排系統壓接端子 | 單排系統插座 | 單排系統插頭 | 單排系統插座頭 |
 |  |  |  |
| 雙排系統壓接端子 | 雙排系統插座 | 雙排系統插頭 | 雙排系統插座頭 |
 |  |  | |
| TPA 固定器 | 預壓接引線 | 成品電纜組件 |
------------------------------------------------------------------------------------------------
2、Molex|Molex 連接器|莫仕|莫仕連接器-Nano-Fit系列電源連接器系統產品相關規格和電氣性能及參數：

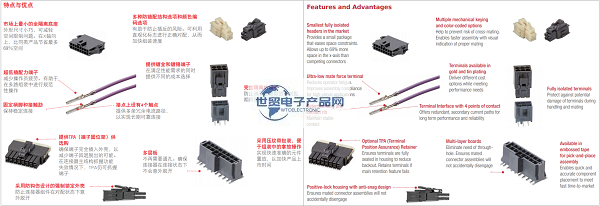

| Nano-Fit系列電源連接器系統產品相關特性和優點以及電氣性能和參數 | |
| 特性和優點： | 電氣參數 |
| 市場上尺寸最小的全隔離接頭 | 電壓（最大值）：250伏 |
| PCB 空間節省高達 69% | 電流（最大值）：8.0安 |
| 可選 TPA（端子位置保證）固定器 | 接觸電阻：整個使用年限內變化10毫歐 |
| 確保端子在外殼內完全固定，減少端子脫離情況 | 絕緣耐壓：1500伏 |
| 如果主要固定功能失效，仍可固定端子 | 絕緣電阻：1000兆歐 |
| 壓力鎖緊外殼，采用防刮設計 | 機械參數 |
| 確保對插連接器組件不會意外脫離 | 接點插入力：2.5牛 |
| 聽見咔嗒一聲，表示插配完成 | 接點對外殼的抓握力：27牛 |
| 防止閂鎖因刮線而受損 | 對電路板的插入力：5牛 |
| 端子接口四點接觸 | 對配力：3牛 |
| 提供冗余的次級電流路徑，實現長期的電氣性能和可靠性 | 拔脫力：3牛 |
| SMT 版本無需通孔，因此可實現多層板的使用 | 耐久性（最小值）：20次，鍍錫； |
| 可在空間受限的 PCB 上打開空間 | 50次，鍍金 |
| 可通過使用具有更少鉆孔的更小 PCB 來降低成本 | 可插拔次數：20次（鍍錫），50次 |
| 端子和接頭可提供鍍金和鍍錫選擇 | （鍍金） |
| 提供不同的成本選項，同時滿足性能需求 | 物理參數 |
| 多種機械鍵控和顏色編碼選項 | 外殼： |
| 可使用電路相同的多個連接器，幾乎不存在錯插可能性 | 插座：尼龍UL 94V-0 |
| 顏色編碼為連接器正確插接提供視覺指示，可提高裝配速度 | 底座：LCP UL 94V-0 |
| 端子插入力超低 | 接點：高導電銅 |
| 針對高電路應用減輕操作疲勞，改善裝配合格性 | 電鍍： |
| 完全隔離的端子 | 接點部位 - |
| 在取放和插接期間防止接頭和插座端子受損 | 鍍錫或381微米（15微英寸）鍍金或762微 |
| 固定鎖柄和觸點加強筋 | 米 |
| 維持穩定接觸 | （30微英寸）鍍金 |
| SMT 接頭可提供較短的電通路 | 焊腳部位 – 鍍錫 |
| 提供絕佳的信號完整性性能 | 底層電鍍 – 鍍鎳 |
| 參考信息 | 電路板厚度：1.60和2.40毫米 |
| 包裝 | 工作溫度：-40至+ 105攝氏度（鍍錫）， |
| 端子 - 卷盤包裝 | -40至+ 115攝氏度（鍍金） |
| 底座 - 紙盤、壓紋帶和卷盤 | |
| 插座 - 袋裝 | |
| UL檔案編號：E29179 | |
| CSA檔案編號：LR19980 | |
| 對配器件：僅對配Nano-Fit連接器和插座 – 不與其它品牌產品對配 | |
| 配套器件：僅配套Nano-Fit端子和TPA固位架 – 不與其它品牌產品配套 | |
| 所用端子：卷盤包裝 | |
| 設計計量單位：毫米 | |
| 是否符合RoHS標準：是 | |
| 是否無鹵素：是 | |
| 是否符合灼熱絲測試要求：是 | |
------------------------------------------------------------------------------------------------
3、Molex|Molex 連接器|莫仕|莫仕連接器-Nano-Fit系列電源連接器系統產品主要料號/型號：
| Nano-Fit系列電源連接器--105405系列(部分產品料號) | ||||
| 1054051104 | 1054051112 | 1054051206 | 1054051214 | 1054051308 |
| 1054051106 | 1054051114 | 1054051208 | 1054051216 | 1054051310 |
| 1054051108 | 1054051116 | 1054051210 | 1054051304 | 1054051312 |
| 1054051110 | 1054051204 | 1054051212 | 1054051306 | 1054051314 |
| Nano-Fit系列電源連接器--105307系列 | ||||
| 1053071202 | 1053071205 | 1053071208 | 1053072204 | 1053072207 |
| 1053071203 | 1053071206 | 1053072202 | 1053072205 | 1053072208 |
| 1053071204 | 1053071207 | 1053072203 | 1053072206 | |
| Nano-Fit系列電源連接器--105308系列 | ||||
| 1053081204 | 1053081210 | 1053081216 | 1053082208 | 1053082214 |
| 1053081206 | 1053081212 | 1053082204 | 1053082210 | 1053082216 |
| 1053081208 | 1053081214 | 1053082206 | 1053082212 | |
| Nano-Fit系列電源連接器--105309系列(部分產品料號) | ||||
| 1053091102 | 1053091106 | 1053091203 | 1053091207 | 1053091304 |
| 1053091103 | 1053091107 | 1053091204 | 1053091208 | 1053091305 |
| 1053091104 | 1053091108 | 1053091205 | 1053091302 | 1053091306 |
| 1053091105 | 1053091202 | 1053091206 | 1053091303 | 1053091307 |
| Nano-Fit系列電源連接器--105310系列(部分產品料號) | ||||
| 1053101104 | 1053101112 | 1053101206 | 1053101214 | 1053101308 |
| 1053101106 | 1053101114 | 1053101208 | 1053101216 | 1053101310 |
| 1053101108 | 1053101116 | 1053101210 | 1053101304 | 1053101312 |
| 1053101110 | 1053101204 | 1053101212 | 1053101306 | 1053101314 |
| Nano-Fit系列電源連接器--105311系列(部分產品料號) | ||||
| 1053111102 | 1053111106 | 1053111203 | 1053111207 | 1053111304 |
| 1053111103 | 1053111107 | 1053111204 | 1053111208 | 1053111305 |
| 1053111104 | 1053111108 | 1053111205 | 1053111302 | 1053111306 |
| 1053111105 | 1053111202 | 1053111206 | 1053111303 | 1053111307 |
| Nano-Fit系列電源連接器--105312系列(部分產品料號) | ||||
| 1053121104 | 1053121112 | 1053121206 | 1053121214 | 1053121308 |
| 1053121106 | 1053121114 | 1053121208 | 1053121216 | 1053121310 |
| 1053121108 | 1053121116 | 1053121210 | 1053121304 | 1053121312 |
| 1053121110 | 1053121204 | 1053121212 | 1053121306 | 1053121314 |
| Nano-Fit系列電源連接器--105313系列(部分產品料號) | ||||
| 1053131102 | 1053131106 | 1053131203 | 1053131207 | 1053131304 |
| 1053131103 | 1053131107 | 1053131204 | 1053131208 | 1053131305 |
| 1053131104 | 1053131108 | 1053131205 | 1053131302 | 1053131306 |
| 1053131105 | 1053131202 | 1053131206 | 1053131303 | 1053131307 |
| Nano-Fit系列電源連接器--105314系列(部分產品料號) | ||||
| 1053141104 | 1053141112 | 1053141206 | 1053141214 | 1053141308 |
| 1053141106 | 1053141114 | 1053141208 | 1053141216 | 1053141310 |
| 1053141108 | 1053141116 | 1053141210 | 1053141304 | 1053141312 |
| 1053141110 | 1053141204 | 1053141212 | 1053141306 | 1053141314 |
------------------------------------------------------------------------------------------------
