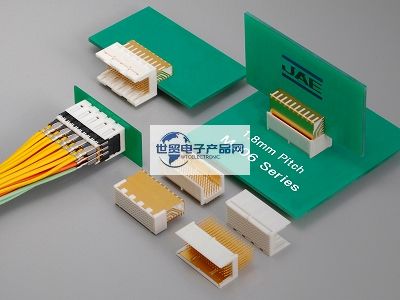

JAE|JAE連接器|日本航空電子MJ06系列通用千兆傳輸公制系統連接器是一款：用于差分傳輸的高速信號連接器，與背板/中板類型的設備兼容。它具有卓越的高速傳輸性能，平衡的傳輸結構是差分傳輸的理想選擇，并允許簡化的安裝模式設計。與IEC61076-4-101安裝尺寸兼容。使用相同的標準連接器(稱為HM連接器)是可能的。線對信號對齊(邊對，1.8毫米間距)和接地結構，針對高速差分傳輸進行了優化。對稱引腳結構防止差分信號對之間的偏斜。引腳側和插座側連接器的壓配合附件(成品直徑與0.6毫米直徑兼容)。優化電路板布線模式的通孔位置。兼容更大高度為9mm的連接器。從電路板開始，最小插槽距離為17毫米。其主要特點是:通用千兆傳輸公制系統連接器.主要應用為：工廠自動化設備、半導體制造設備、各種檢驗和測量設備、服務器/存儲設備、通信/網絡設備、廣播設備、醫療設備等。
1、JAE|JAE連接器|日本航空電子MJ06系列通用千兆傳輸公制系統連接器主要產品規格詳情：
| Number of Contacts | 120 pos. (signal+ground/ module) |
| Differential Impedance | 100 ohm +/- 15ohm (Tr=100ps [10-90%]) |
| Crosstalk | 5 % max. (Tr=100ps [10-90%]) |
| Rated Current | 1 A |
| Rated Voltage | 200 VACr.m.s. |
| Compliant Pin: Single Insertion Force | 100 N max. (after test) |
| Compliant Pin: Single Retention Force | 10 N min. (after test) |
| Applicable Board Thickness | 2.2 mm to 5.0 mm |
| Operating Temperature Range | -35 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子MJ06系列通用千兆傳輸公制系統連接器主要料號/型號：
| Product Name | Features | Number of Positions |
| MJ06-120FRP | General purpose gigabit transmission metric system connector, 120 pos., Socket | 120 pos. |
| MJ06-120MRP-1 | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A0-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A3-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A5-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120S | General purpose gigabit transmission metric system connector, 120 pos., Shroud | 120 pos. |
------------------------------------------------------------------------------------------------
