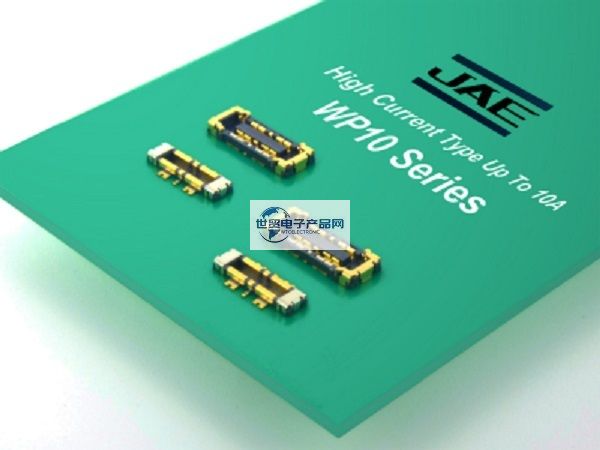

JAE|JAE連接器|日本航空電子WP10系列0.4毫米間距板對板(FPC)連接器是一款：堆疊式板對板(FPC)連接器，外形小巧，節省空間。它非常適合智能手機、可穿戴設備和平板電腦等緊湊型手持設備的電池連接等高電流連接領域。本產品具有高電流兼容電源端子，允許10A的配電。此外，還有一種變體，通過結合使用電源端子和改進的壓緊裝置，可以支持高達12A的電流。具有鎖定區域的壓緊結構防止了在配合過程中對連接器的損壞，提高了客戶的可操作性，并且還具有高拔出力以防止產品脫離。其主要特點是:0.40毫米間距，2排，0.7毫米堆垛高度，2.2毫米寬度與10A電源兼容的電源端子(5.0A/引腳x 4引腳)。12A變型可用于額外功率的改良壓緊。電源和信號端子的兩點式結構設計可抵抗扭曲應力。帶鎖定區域的鎧裝耐用壓緊結構增強了保持力，并增加了對配合面的保護，以防止損壞塑料絕緣體。提高了客戶的可操作性，在配合過程中有清晰的點擊感。接觸結構確保高耐磨性和高導電可靠性。無鉛的。(觸點上的鎳阻擋層。)主要應用為：手機、智能手機、可穿戴設備、平板電腦、筆記本電腦和其他小型便攜式設備.
1、JAE|JAE連接器|日本航空電子WP10系列0.4毫米間距板對板(FPC)連接器主要產品規格詳情：
| Number of Contacts | 2, 4 pos. (signal), 4 pos. (power), 2 pos. (Hold-down) |
| Pitch | 0.4 mm, 2 rows |
| Rated Current | Signal Terminal: AC, DC 0.4 A/pos. |
| Power Supply Terminal: AC, DC 5.0 A/pos. | |
| Hold-down: AC, DC 2.0 A/pos. (Only for 12A products) | |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance (Initial) | Signal Terminal: 20 milliohm max. |
| Power Supply Terminal: 5 milliohm max. | |
| Hold-down: 20 milliohm max. | |
| Insulation Resistance (Initial) | 100 megohm min. |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. (1 minute) |
| Total Insertion Force | 40 N max. |
| Total Extraction Force | 10 N min. |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP10系列0.4毫米間距板對板(FPC)連接器主要料號/型號：
| Product Name | Features | Connector Type |
| WP10-P004VA12-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Plug, 4 pos. (Signal), 4 pos. (Power), 2 pos. (Hold-down) | Plug |
| WP10-S004VA12-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Receptacle, 4 pos. (Signal), 4 pos. (Power), 2 pos. (Hold-down) | Receptacle |
| WP10-P002VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Plug, 2 pos. (Signal), 4 pos. (Power) | Plug |
| WP10-P004VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Plug, 4 pos. (Signal), 4 pos. (Power) | Plug |
| WP10-S002VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Receptacle, 2 pos. (Signal), 4 pos. (Power) | Receptacle |
| WP10-S004VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Receptacle, 4 pos. (Signal), 4 pos. (Power) | Receptacle |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WP10系列0.4毫米間距板對板(FPC)連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP10系列0.4毫米間距板對板(FPC)連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
