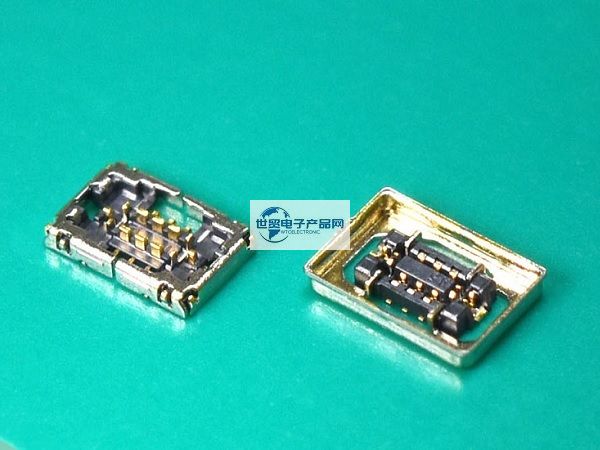

JAE|JAE連接器|日本航空電子WP16RS系列0.35毫米間距全屏蔽板對板(FPC)連接器是一款：全屏蔽型，用外殼覆蓋整個圓周作為EMI對策，是一種通過擁有新結構的高頻專用端子(RF端子)在毫米波段實現良好特性的連接器。此外，信號端子具有支持大電流(1A/觸點)的結構，此外，通過采用獨特的喇叭型深拉外殼并在連接器內部安裝鎧裝(金屬導向件),使得薄型板對板(FPC)連接器易于對準且堅固耐用。AiP:封裝中的天線,Wave-stack:全屏蔽型板對板(FPC)連接器被稱為“Wave-stack ”,并打上了商標.【隨著5G(第五代移動通信系統)的普及，諸如智能手機的移動設備的數據通信正在加速，并且為了應對日益增長的流量，可以確保寬帶寬的毫米波頻帶的利用在每個都在發展毫米波兼容智能手機配備了一個名為AiP的毫米波天線模塊，主要配合AiP使用。射頻連接器是一種高頻兼容連接器，用于電路板之間的信號傳輸】。其主要特點是:全屏蔽結構，高屏蔽性能，因?yàn)槿帘谓Y(jié)構覆蓋了整個傳輸線，包括帶外殼的終端部分。高頻信號支持，在對進一步高頻化的期待中，新型高頻終端發展成為專用于射頻終端，電源支持，采用支持信號端子1A/觸點的新結構，即使間距很窄也是如此堅固和對齊，穩健性和一致性，采用喇叭型深沖外殼，連接器內有鎧裝(金屬導軌),通過安裝確保高強度和對準.主要應用為：手機、智能手機、可穿戴設備、平板電腦、筆記本電腦和其他小型便攜式設備.
1、JAE|JAE連接器|日本航空電子WP16RS系列0.35毫米間距全屏蔽板對板(FPC)連接器的主要產品規格詳情：
| Number of Contacts | 2 positions (RF(IF)), 6 positions (Signal) |
| Pitch | 0.35 mm, 2 rows (Signal) |
| Rated Current | RF(IF) Terminal: AC, DC 0.3A per pos. |
| Signal Terminal: AC, DC 1.0A per pos. | |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance (Initial) | RF(IF) Terminal: 20 milliohm max. |
| Signal Terminal: 20 milliohm max. | |
| Insulation Resistance (Initial) | 100 megohm min min. |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. for 1 minute |
| Mated Height | 0.6 mm |
| Voltage Standing Wave Ratio (VSWR) | ≦ 1.2, to 6GHz |
| ≦ 1.5, to 20GHz | |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP16RS系列0.35毫米間距全屏蔽板對板(FPC)連接器主要料號/型號：
| WP16RS-P008VA1-R20000 |
| WP16RS-S008VA1-R20000 |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WP16RS系列0.35毫米間距全屏蔽板對板(FPC)連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP16RS系列0.35毫米間距全屏蔽板對板(FPC)連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目?jī)?nèi)所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
