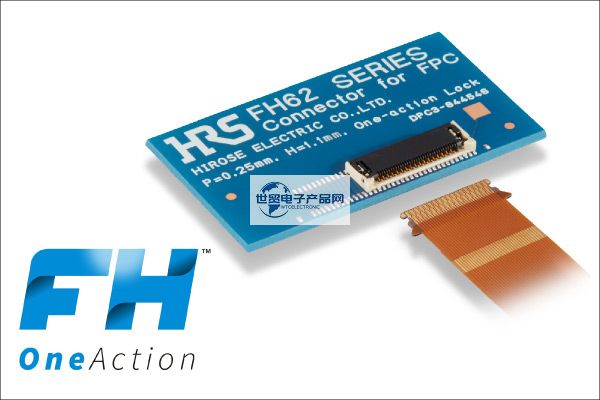

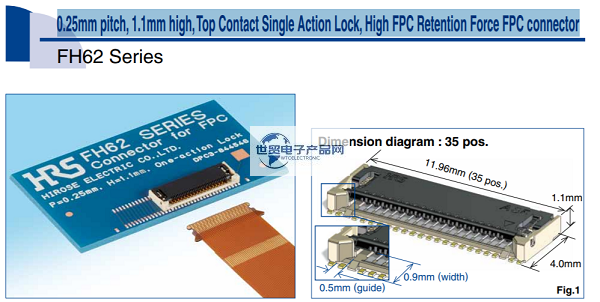

HRS|Hirose|日本廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器是一款：0.25mm間距，1.1mm高，頂觸式單動鎖，高FPC保持力FPC連接器，其主要特點是:1.節省空間設計?節省空間設計，間距0.25mm，寬度4.0mm。2.自動單動鎖設計?簡單易用的單動鎖設計，安裝后插入FPC。（拆卸FPC時，通過操作或打開鎖定桿釋放鎖定。）?配合FPC時不需要操作鎖定桿。可單手操作。?配合FPC時不需要操作鎖定桿。這有助于縮短裝配時間。?裝配FPC時不需要操作鎖定桿。操作不會損壞鎖定桿。?在裝配FPC時不需要操作鎖定桿。插入時沒有桿可以消除鎖定期間FPC移動導致的故障。3.FPC保持力高?FPC兩側的槽口由鎖定桿固定，盡管尺寸較小，但仍能產生較高的FPC保持力。4.易于插入FPC?寬導軌便于FPC插入。5.支撐0.3mm厚FPC?該設計可容納剛性的0.3mm厚FPC，有助于防止FPC在插入時變形。6.支持高速傳輸?支持具有優異阻抗特性的高速傳輸。通過使用相同類型的觸點（偶數偶數觸點，奇數奇數觸點）制作差分對，可以獲得優異的傳輸特性，支持eDP（ver1.4）、MIPI（D-PHY）和USB3.0標準。
1、HRS|Hirose|日本廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 13, 17, 21, 31, 35, 39, 41, 55, 61 |
| 安裝間距 | 其他PIN數 |
| 0.5 mm | 開口間距 |
| 連接器長度(間距方向) | 0.25 mm |
| 6.46, 7.46, 8.46, 10.96, 11.96, 12.96, 13.46, 16.96, 18.46 mm | (安裝部分)列數 |
| 連接器高度 | 2 |
| 1.1 mm | 傳輸規格 |
| 連接器寬度(縱向) | 傳輸速度 |
| 4.0 mm | (Max.)使用溫度范圍 |
| 接觸點位置 | 85 ℃ |
| 上接點 | (Min.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| 推薦的FFC/FPC | (AC)額定電壓 |
| FPC | AC 30.0 V |
| FPC/FFC插入方向 | (DC)額定電壓 |
| 水平 | DC 30.0 V |
| 可動片方向 | 額定電流 |
| 0.3 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器主要料號/型號：
| FH62-13S-0.25SHW(99) | FH62-39S-0.25SHW(99) | FH62-21S-0.25SHW(10) | FH62-41S-0.25SHW(10) | FH62-17S-0.25SHW(10) |
| FH62-17S-0.25SHW(99) | FH62-41S-0.25SHW(99) | FH62-13S-0.25SHW(10) | FH62-61S-0.25SHW(10) | FH62-35S-0.25SHW(99) |
| FH62-21S-0.25SHW(99) | FH62-55S-0.25SHW(99) | FH62-39S-0.25SHW(10) | FH62-31S-0.25SHW(10) | FH62-35S-0.25SHW(10) |
| FH62-31S-0.25SHW(99) | FH62-61S-0.25SHW(99) | FH62-55S-0.25SHW(10) |
------------------------------------------------------------------------------------------------
3、日本HRS連接器--HRS|Hirose|廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【日本HRS連接器--HRS|Hirose|日本廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
