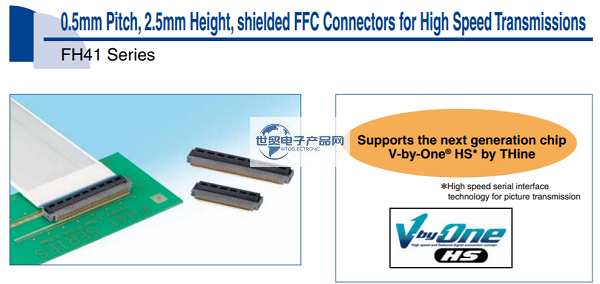

HRS|Hirose|日本廣瀨FH41系列0.5mm間距下接觸FPC/FFC連接器是一款：0.5mm引腳間距,2.5mm板上高度,高速傳輸的屏蔽連接器;其主要特點是：1. 屏蔽FFC，與阻抗控制兼容;2. 阻抗變化100Ω±10%;3. 高可靠的連接,穩固的結構;4. 一鍵式制動;5. 支持自動化設備進行電路板布局;6. 無鹵素.
1、HRS|Hirose|日本廣瀨FH41系列0.5mm間距下接觸FPC/FFC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 15, 20, 28, 30, 31, 40, 50, 60, 68 |
| 安裝間距 | 其他PIN數 |
| 0.5 mm | 開口間距 |
| 連接器長度(間距方向) | 0.5 mm |
| 11.5, 14.0, 18.0, 19.0, 19.5, 24.0, 29.0, 34.0, 38.0 mm | (安裝部分)列數 |
| 連接器高度 | 1 |
| 2.5 mm | 傳輸規格 |
| 連接器寬度(縱向) | USB2.0, eDP, HDMI, V-by-One HS, SATA, PCIe |
| 6.2 mm | 傳輸速度 |
| 接觸點位置 | (Max.)使用溫度范圍 |
| 下接點 | 105 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用溫度范圍 |
| ZIF | -40 ℃ |
| 推薦的FFC/FPC | (AC)額定電壓 |
| 屏蔽FFC | AC 50.0 V |
| FPC/FFC插入方向 | (DC)額定電壓 |
| 水平 | DC 50.0 V |
| 可動片方向 | 額定電流 |
| 正面 | 0.5A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|日本廣瀨FH41系列0.5mm間距下接觸FPC/FFC連接器主要料號/型號：
| FH41-50S-0.5SH(98) | FH41-15S-0.5SH(05) | FH41-28S-0.5SH(05) | FH41-28S-0.5SH(05) | FH41-40S-0.5SH(05) |
| FH41-68S-0.5SH(98) | FH41-15S-0.5SH(99) | FH41-28S-0.5SH(99) | FH41-28S-0.5SH(99) | FH41-40S-0.5SH(99) |
| FH41-60S-0.5SH(05) | FH41-20S-0.5SH(05) | FH41-30S-0.5SH(05) | FH41-30S-0.5SH(05) | FH41-50S-0.5SH(28) |
| FH41-68S-0.5SH(28) | FH41-20S-0.5SH(99) |
------------------------------------------------------------------------------------------------
