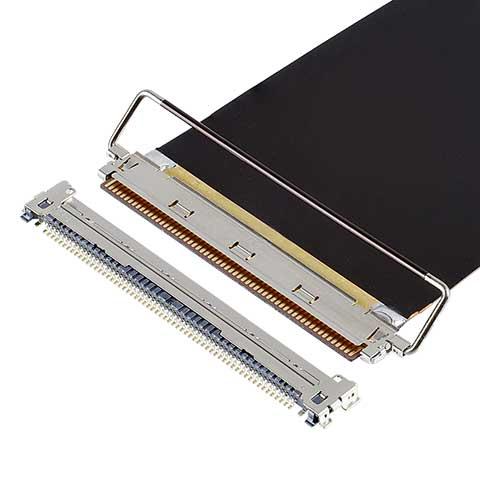

I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器是一款：0.4 mm 間距, 水平對插方式,帶機械式鎖扣的 FPC 型公座連接器;機械鎖扣防止連接器不完全嵌合及脫落/未嵌合;EMI 屏蔽和多點接地設計;CABLINE?-CA 系列多款連接器可選;接點間距(mm): 0.400;Height: 1.10 Max (1.00 Nom.);可提供Pin數: 40 60;嵌合類型: 水平帶機械式鎖扣FPC型公座連接器.
1、I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器的主要產品詳情：
機械鎖扣防止連接器不完全嵌合及脫落/未嵌合:
EMI 屏蔽和多點接地設計:
CABLINE?-CA 系列多款連接器可選:
------------------------------------------------------------------------------------------------
2、I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器的技術參數：
| 嵌合類型 | 水平 |
| Contact pitch | 0.40 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 6.06 mm |
| Width Formula | 5.75 + (0.4 * ?p) mm |
| Pin count | 40 60 |
| FPC/FFC Thickness | 0.26 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | Yes |
| Shielded FPC / FFC | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器的主要型號/料號：

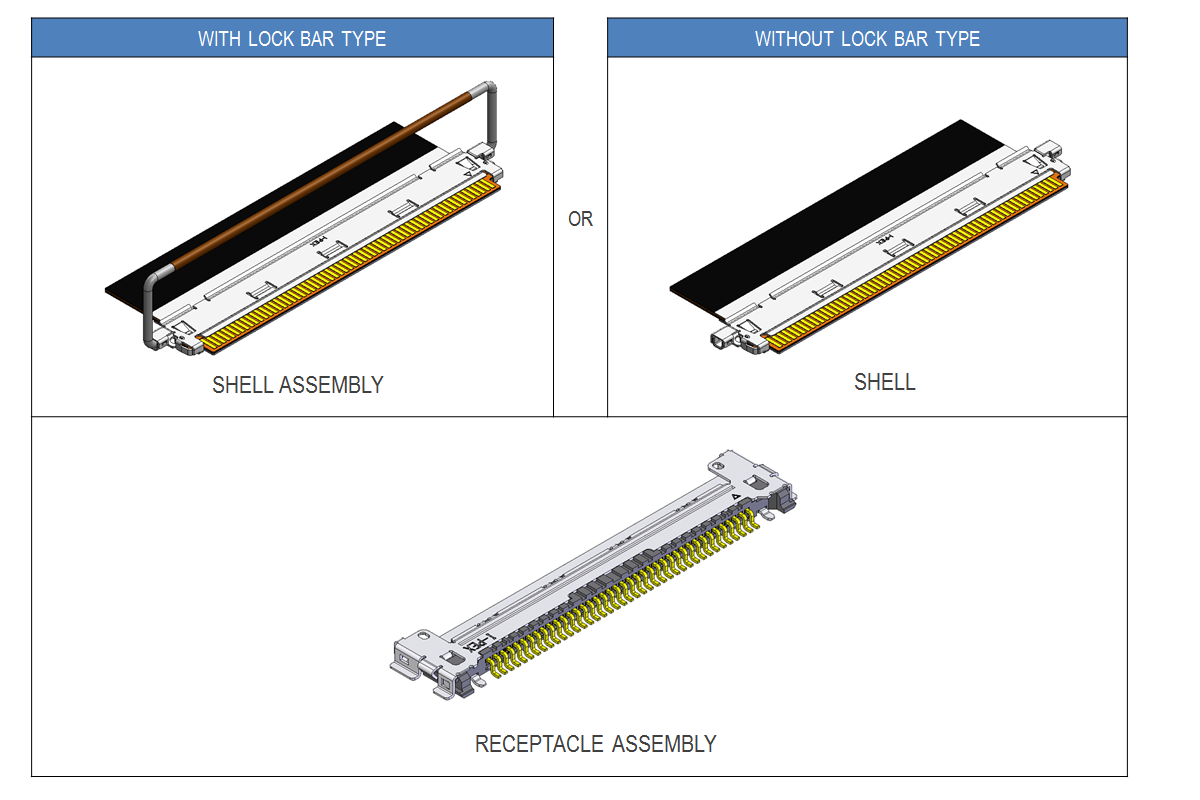

CABLINE-CAF RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL ASSEMBLY (WITH LOCK BAR) | 40 | 20858-040T-01 | |
| 60 | 20858-060T-01 | ||
| RECEPTACLE | 40 | 20525-040E-02 | |
| 60 | 20525-060E-02 | ||
CABLINE-CAF PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL (WITHOUT LOCK BAR) | 40 | 3437-0401 | |
| 60 | 3437-0601 | ||
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
