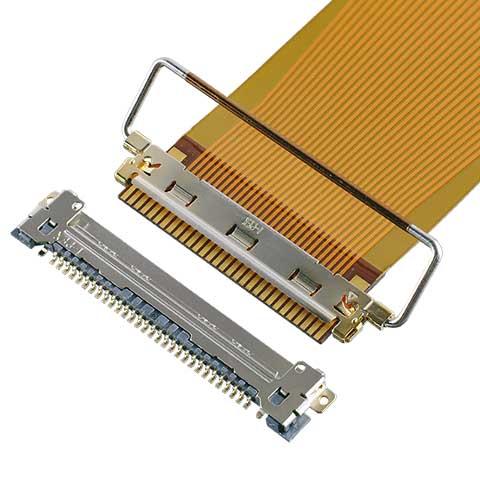

I-PEX 0.5mm間距20645系列帶機械式鎖扣FPC型公頭連接器是一款：0.5 mm間距，水平對插款式，帶機械式鎖扣的 FPC 型公座連接器;機械鎖扣防止連接器不完全嵌合/未嵌合及脫落;EMI 屏蔽和多點接地設計;I-PEX VS 系列多款連接器可選;接點間距: 0.500;Height: 1.10 Max (1.00 Nom.);可提供Pin數: 30 40;嵌合類型: 水平對插式FPC型公頭連接器.
1、I-PEX 0.5mm間距20645系列帶機械式鎖扣FPC型公頭連接器的主要產品詳情：
機械鎖扣防止連接器不完全嵌合/未嵌合及脫落:
EMI 屏蔽和多點接地設計:
I-PEX VS 系列多款連接器可選:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm間距20645系列帶機械式鎖扣FPC型公頭連接器的技術參數：
| 嵌合類型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 5.97 mm |
| Width Formula | 6.15+(0.5*?p) mm |
| Pin count | 30 40 |
| FPC/FFC Thickness | 0.28 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | Yes |
| Shielded FPC / FFC | Yes |
| Other Features | 屏蔽式FFC/FPC 高保持力機械鎖扣 |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm間距20645系列帶機械式鎖扣FPC型公頭連接器的主要型號/料號：

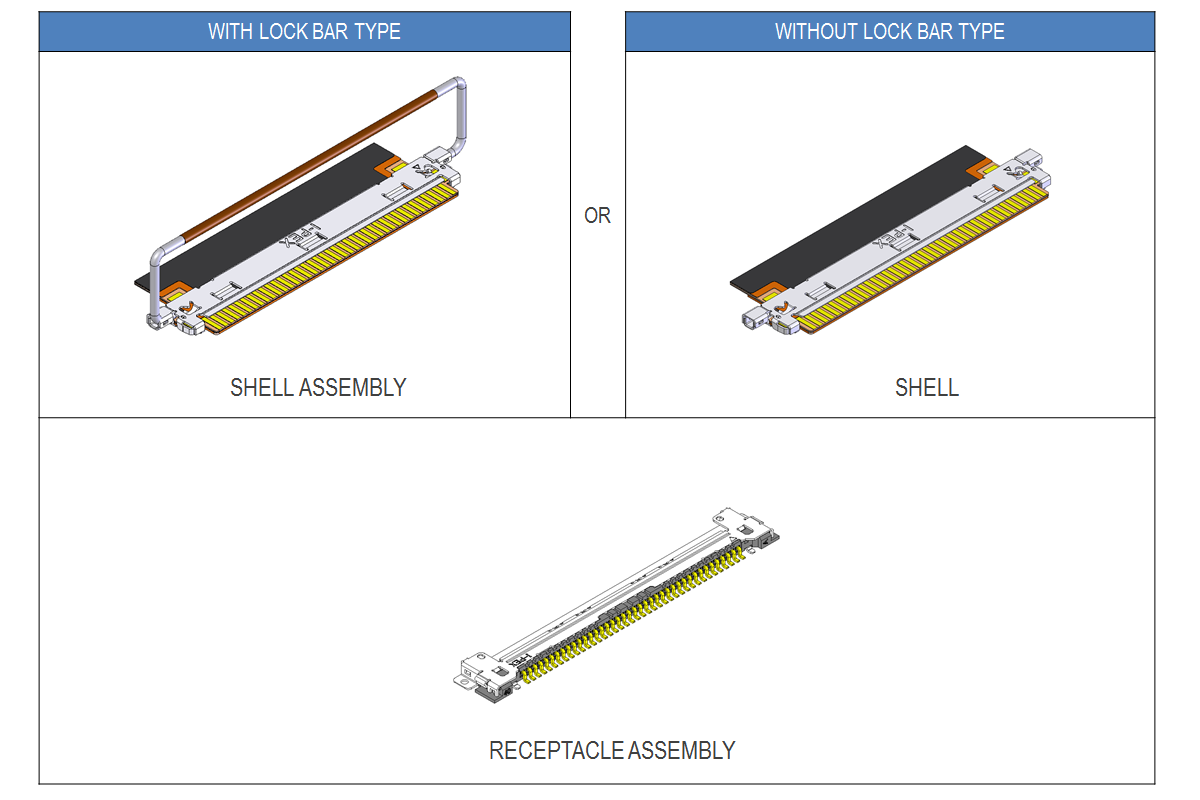

CABLINE-VSF RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL ASSEMBLY (WITH LOCK BAR) | 30 | 20645-030T-01 | |
| 40 | 20645-040T-01 | ||
| RECEPTACLE | 30 | 20455-030E-76 | |
| 40 | 20455-040E-76 | ||
OTHER CABLINE-VSF PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL (WITHOUT LOCK BAR) | 30 | 3049-0301 | |
| 40 | 3049-0401 | ||
| RECEPTACLE | 30 | 20455-030E-02 | |
| 30 | 20455-030E-12 | ||
| 30 | 20455-030E-14 | ||
| 30 | 20455-030E-66 | ||
| 30 | 20455-030E-68 | ||
| 30 | 20455-030E-78 | ||
| 30 | 20455-030E-89 | ||
| 30 | 20455-030E-99 | ||
| 40 | 20455-040E-02 | ||
| 40 | 20455-040E-12 | ||
| 40 | 20455-040E-14 | ||
| 40 | 20455-040E-66 | ||
| 40 | 20455-040E-68 | ||
| 40 | 20455-040E-78 | ||
| 40 | 20455-040E-89 | ||
| 40 | 20455-040E-99 | ||
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 0.5mm間距20645系列帶機械式鎖扣FPC型公頭連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 0.5mm間距20645系列帶機械式鎖扣FPC型公頭連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
