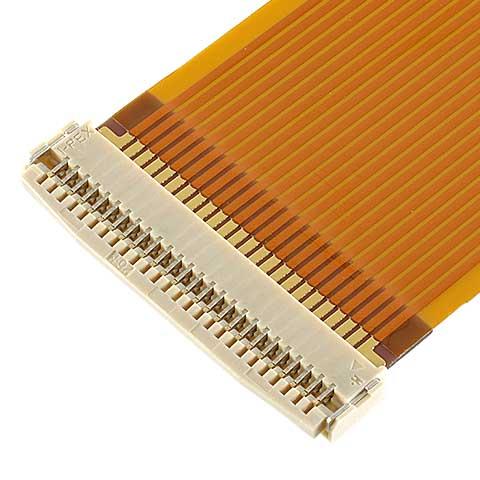

I-PEX 0.5mm間距20600系列低背后鎖式FFC/FPC連接器是一款：機械鎖扣, Hold down款式的堅固設計，低背(高度= 1.0 mm)，0.5 mm間距, 水平插拔, 后鎖式;特有機械鎖扣提供更大FPC保持力;獨有的鋼琴蓋補強構造，防止連接器脫落;在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用;接點間距: 0.500;Height: 1.10 Max (1.00 Nom.);可提供Pin數: 4 6 8 10 12 14 16 18 20 22 24 26 28;嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.5mm間距20600系列低背后鎖式FFC/FPC連接器的主要產品詳情：
特有機械鎖扣提供更大FPC保持力,具有FPC機械鎖扣，提升FPC保持力:
獨有的鋼琴蓋補強構造，防止連接器脫落,鋼琴蓋補強片避免鋼琴蓋脫落:
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm間距20600系列低背后鎖式FFC/FPC連接器的技術參數：
| Product Type | 后鎖式 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 3.50 mm |
| Width Formula | 2.7+(0.5*?P) mm |
| Pin count | 4 6 8 10 12 14 16 18 20 22 24 26 28 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm間距20600系列低背后鎖式FFC/FPC連接器的主要型號/料號：
MINIFLEX 5-BFN II LK RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BFN II LK (FPC thickness : 0.3 mm) | 4 | 20600-004E-01 |
| 6 | 20600-006E-01 | |
| 8 | 20600-008E-01 | |
| 10 | 20600-010E-01 | |
| 12 | 20600-012E-01 | |
| 14 | 20600-014E-01 | |
| 16 | 20600-016E-01 | |
| 18 | 20600-018E-01 | |
| 20 | 20600-020E-01 | |
| 24 | 20600-024E-01 |
OTHER MINIFLEX 5-BFN II LK PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BFN II LK (FPC thickness : 0.3 mm) | 4 | 20753-004E-01 |
| 6 | 20570-006E-01 | |
| 6 | 20753-006E-01 | |
| 8 | 20753-008E-01 | |
| 10 | 20753-010E-01 | |
| 12 | 20753-012E-01 | |
| 14 | 20753-014E-01 | |
| 16 | 20753-016E-01 | |
| 18 | 20753-018E-01 | |
| 20 | 20753-020E-01 | |
| 22 | 20753-022E-01 | |
| 24 | 20753-024E-01 | |
| 26 | 20753-026E-01 | |
| 28 | 20753-028E-01 | |
| MINIFLEX 5-BFN II LK (FPC thickness : 0.2 mm) | 4 | 20755-004E-02 |
| 6 | 20755-006E-01 | |
| 6 | 20755-006E-02 | |
| 8 | 20570-008E-01 | |
| 8 | 20755-008E-01 | |
| 8 | 20755-008E-02 | |
| 10 | 20570-010E-01 | |
| 10 | 20755-010E-01 | |
| 10 | 20755-010E-02 | |
| 12 | 20755-012E-02 | |
| 14 | 20570-014E-01 | |
| 14 | 20755-014E-01 | |
| 14 | 20755-014E-02 | |
| 16 | 20755-016E-02 | |
| 18 | 20755-018E-02 | |
| 20 | 20755-020E-02 | |
| 22 | 20755-022E-02 | |
| 24 | 20755-024E-02 | |
| 26 | 20755-026E-02 | |
| 28 | 20755-028E-02 | |
| MINIFLEX 5-BFN II LK (FPC thickness : 0.2 mm) | 4 | 20570-004E-02 |
| 6 | 20570-006E-02 | |
| 8 | 20570-008E-02 | |
| 10 | 20570-010E-02 | |
| 12 | 20570-012E-02 | |
| 14 | 20570-014E-02 | |
| 16 | 20570-016E-02 | |
| 18 | 20570-018E-02 | |
| 20 | 20570-020E-02 | |
| 22 | 20570-022E-02 | |
| 24 | 20570-024E-02 | |
| 26 | 20570-026E-02 | |
| 28 | 20570-028E-02 | |
| MINIFLEX 5-BFN II LK (FPC thickness : 0.3 mm) | 22 | 20600-022E-01 |
| 26 | 20600-026E-01 | |
| 28 | 20600-028E-01 |
------------------------------------------------------------------------------------------------
