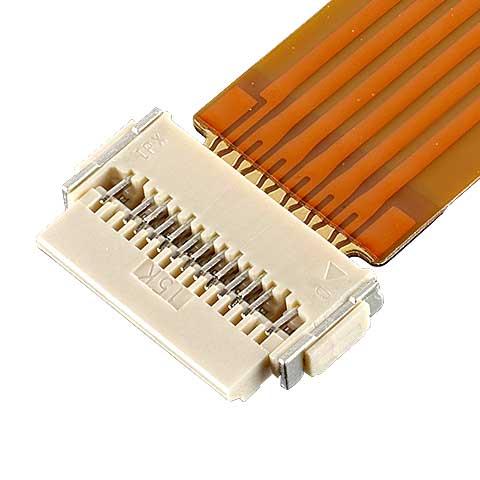

I-PEX 0.3mm間距20655系列后鎖式FFC/FPC連接器是一款：機械鎖扣，Hold down 設計,較長鋼琴蓋, 低背(高度= 0.9 mm)， 0.3 mm間距, 水平插拔, 后鎖式的堅固連接器;特有機械鎖扣提供更大FPC保持力;金屬補強設計，加強樹膠側壁強度;在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用;接點間距(mm): 0.300;Height: 1.00 Max (0.90 Nom.);可提供Pin數: 11 40 45;嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.3mm間距20655系列后鎖式FFC/FPC連接器的主要產品詳情：
特有機械鎖扣提供更大FPC保持力:
金屬補強設計，加強樹膠側壁強度:
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.3mm間距20655系列后鎖式FFC/FPC連接器的技術參數：
| Product Type | 后鎖式 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.30 mm |
| Height | 1.00 Max (0.90 Nom.) , |
| Depth | 3.50 mm |
| Width Formula | 2.7+(0.3*?P) mm |
| Pin count | 11 40 45 |
| FPC/FFC Thickness | 0.2 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.3mm間距20655系列后鎖式FFC/FPC連接器的主要型號/料號：
MINIFLEX 3-BFN L-LK-HD RECOMMENDED PART NUMBERS
| Pin count | Part Number |
| 11 | 20655-011E-01 |
| 40 | 20655-040E-01 |
| 45 | 20655-045E-01 |
OTHER MINIFLEX 3-BFN L-LK-HD PART NUMBERS
| Pin count | Part Number |
| 40 | 20745-040E-01 |
| 45 | 20745-045E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 0.3mm間距20655系列后鎖式FFC/FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 0.3mm間距20655系列后鎖式FFC/FPC連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
