I-PEX

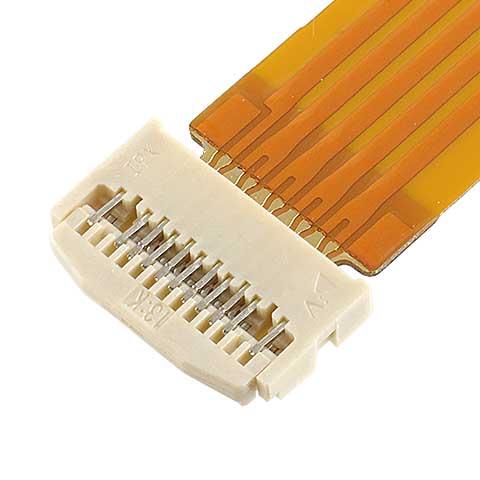

0.3mm間距20599系列后鎖式FFC/FPC連接器是一款：機械鎖扣，低背(高度= 0.9 mm)，0.3 mm間距, 水平插拔,
后鎖式;特有機械鎖扣提供更大FPC保持力;獨特的結構，防止端子變形;在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用;接點間距:
0.300;Height: 1.00 Max (0.90 Nom.) ,;可提供Pin數: 9 11 13 15 17 19 21 23 25
27 29 31 33 35 37 51 53 57 61 71;嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.3mm間距20599系列后鎖式FFC/FPC連接器的主要產品詳情：
特有機械鎖扣提供更大FPC保持力:
獨特的結構，防止端子變形:
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.3mm間距20599系列后鎖式FFC/FPC連接器的技術參數：
| Product Type | 后鎖式 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.30 mm |
| Height | 1.00 Max (0.90 Nom.) , |
| Depth | 3.50 mm |
| Width Formula | 2.1+(0.3*?P) mm |
| Pin count | 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 51 53 57 61 71 |
| FPC/FFC Thickness | 0.2 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.3mm間距20599系列后鎖式FFC/FPC連接器的主要型號/料號：
MINIFLEX 3-BFN LK RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 3-BFN LK Standard size actuator | 9 | 20599-009E-01 |
| 11 | 20599-011E-01 | |
| 13 | 20599-013E-01 | |
| 15 | 20599-015E-01 | |
| 17 | 20599-017E-01 | |
| 19 | 20599-019E-01 | |
| 21 | 20599-021E-01 | |
| 23 | 20599-023E-01 | |
| 25 | 20599-025E-01 | |
| 27 | 20599-027E-01 | |
| 29 | 20599-029E-01 | |
| 31 | 20599-031E-01 | |
| 33 | 20599-033E-01 | |
| 35 | 20599-035E-01 | |
| 37 | 20599-037E-01 | |
| MINIFLEX 3-BFN LK Long size actuator | 51 | 20584-051E-01 |
| 53 | 20584-053E-01 | |
| 57 | 20584-057E-01 | |
| 61 | 20584-061E-01 | |
| 71 | 20584-071E-01 |
OTHER MINIFLEX 3-BFN LK PART NUMBERS
| Part Number Description+H1H105:J134 | Pin count | Part Number |
| MINIFLEX 3-BFN LK Standard size actuator | 9 | 20742-009E-01 |
| 11 | 20742-011E-01 | |
| 11 | 20745-011E-01 | |
| 13 | 20742-013E-01 | |
| 15 | 20742-015E-01 | |
| 17 | 20742-017E-01 | |
| 19 | 20742-019E-01 | |
| 21 | 20742-021E-01 | |
| 23 | 20742-023E-01 | |
| 25 | 20742-025E-01 | |
| 27 | 20742-027E-01 | |
| 29 | 20742-029E-01 | |
| 31 | 20742-031E-01 | |
| 33 | 20742-033E-01 | |
| 35 | 20742-035E-01 | |
| 37 | 20742-037E-01 | |
| MINIFLEX 3-BFN LK Long size actuator | 29 | 20744-029E-01 |
| 31 | 20744-031E-01 | |
| 35 | 20744-035E-01 | |
| 37 | 20744-037E-01 | |
| 40 | 20744-040E-01 | |
| 41 | 20744-041E-01 | |
| 45 | 20744-045E-01 | |
| 47 | 20744-047E-01 | |
| 51 | 20744-051E-01 | |
| 53 | 20744-053E-01 | |
| 57 | 20744-057E-01 | |
| 61 | 20744-061E-01 | |
| 71 | 20744-071E-01 | |
| MINIFLEX 3-BFN LK Long size actuator | 29 | 20584-029E-01 |
| 31 | 20584-031E-01 | |
| 35 | 20584-035E-01 | |
| 37 | 20584-037E-01 | |
| 40 | 20584-040E-01 | |
| 41 | 20584-041E-01 | |
| 45 | 20584-045E-01 | |
| 47 | 20584-047E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 0.3mm間距20599系列后鎖式FFC/FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 0.3mm間距20599系列后鎖式FFC/FPC連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
