圓形連接器(circular connector)是基本結構為圓柱形、具并有圓形插合面的一類連接器。在互連分類中，屬于第5類，用于設備之間的互連。廣義上說，包括低頻圓形連接器、從它射頻同軸連接器以及音頻連接器等。圓形連接器的圓柱形結構具有天然的堅固性，比其它任何形狀都具有更高的強度.我們公司代理銷售國內外眾多品牌圓形連接器;其代理銷售的圓形連接器按照傳輸信號/電氣要求類型分為：電源類圓形連接器、信號類圓形連接器、高頻類圓形連接器、通用類圓形連接器、大功率類圓形連接器、高電壓類圓形連接器、脈沖類圓形連接器、低噪聲類圓形連接器、相調類圓形連接器、精密同軸類圓形連接器、軍工圓形連接器、航空圓形連接器、醫療圓形連接器等.

1、什么是圓形連接器？：
 圓形連接器簡介：
圓形連接器是基本結構為圓柱形、具并有圓形插合面的一類連接器。在互連分類中，屬于第5類，用于設備之間的互連。廣義上說，包括低頻圓形連接器、從它射頻同軸連接器以及音頻連接器等。圓形連接器的圓柱形結構具有天然的堅固性，比其它任何形狀都具有更高的強度.
圓形連接器特點：
1.圓形電連接器結構先進，使用方便，可靠性高、符合標準GJB2889；
2.采用卡口式連接、插針、插孔可單獨裝卸；
3.插孔采用線簧結構，插針、插孔引線采用壓接、焊接形式；
4.每種類型有九種型號，1-62 芯共32 種孔位排列。包括XC-基本型（壓接），XCH-插座焊接型，XCB-插座為印制板焊接型，密封、雙頭密封屏蔽、非屏蔽等；
5.為了保證與各種規格電纜的匹配，可選用FJA、FJC、FJD 等各種電纜附件；
6.廣泛應用航空、航天、郵電通訊、計算機、航海及各種儀器、儀表等設備中。
7.使用環境條件：
（1）相對濕度：40℃時，達95[[%]]
（2）工作高度：30000m
（3）振 動：頻率10～2000HZ 加速度196 m/s2（20g）
（4）沖 擊：加速度峰值980 m/s2（100g）
（5）恒加速度：980 m/s2（100g）
（6）氣密性：穿墻密封插座50.7KPa；方盤密封插座152KPa
（7）機械壽命：≥ 1000次
Q型系列圓形電連接器按電子工業部標準SJ1744-81制造，產品結構可靠，操作方便。插針、插孔引線采用焊接形式，根據用戶需要，插頭、插座既可裝針，也可裝孔。該產品具有體積小、重量輕、快速連接、快速分離等特點，被廣泛應用于儀器儀表、電子設備間的電氣連接.
圓形連接器機械性能：
1.殼體：鋁合金
2.表面處理： 軍綠色鎘(B) 化學鍍鎳(F)
3.絕緣安裝板：熱塑性材料
4.密封圈：硅橡膠彈性體
5.接觸件：銅合金
6.表面處理：鎳上鍍金
7.壽命：500次插拔循環 — 沖擊： 2940m/s2 3ms
8.振動：
正弦 294m/s2 10～2000Hz
隨機 96(m/s2 )2/ Hz 408 m/s2,100～1000Hz
隨機 480( m/s2 )2/ Hz, 100～300 Hz
9.接觸件保持力(最小)
#22D:44N #16:111N #8同軸：111N
#20:67N #12:111N #8三同軸：111N
10.電氣性能
耐電壓（Vrms）使用額定條件：海平面 21000m.
圓形連接器構成：
直插拔鋼球快鎖圓形電連接器外殼合件，它由插頭、插座組成，插頭外殼合件由外殼、鎖套、簧片、銷釘、鋼球、彈片、墊片七部份組成，鎖套與外殼組裝后，銷釘從外殼內裝入并鉚接在鎖套上，鎖套與外殼之間設有可轉動20度，插頭外殼內裝有3-4個鋼球，起對接鎖緊作用，鎖套內設有直槽，鋼球未得到支撐時，全縮入外殼壁內；插合后旋轉鎖套支撐起鋼球將其突出外殼內壁，伸入到插座外殼上的環形槽內實現插頭與插座的鎖緊。它同樣具備了防斜插、防錯插、電性能和屏蔽性能優異，抗振動、抗沖擊，耐環境等優點，鎖緊解鎖方便快捷，體積小方便了使用.么

---------------------------------------------------------------------------------------------------

2、圓形連接器的特點及應用介紹：
圓形連接器也叫工業連接器，基本結構為圓柱形并且具有近似圓形配合面的連接器。
圓形連接器特點
圓形連接器的插頭、插座大都采用螺紋連接，其接線端子可從兩個到上百個不等，具有體積小、可靠性高的特點，可滿足電子設備之間電纜連接的需要。
圓形連接器應用
圓形連接器的圓柱形結構具有天然的堅固性，比其它任何形狀都具有更高的強度-重量比。它易于用標準機床加工.較容易密封，易插合和卸開.簡單牢固的鎖緊容有機構。十年的技術發展使它具有完整合理幾的工藝和較高的可靠性。因此，要求使用在多接觸件連接器實現部件與電纜、電纜與電纜之間互連的場合，圓形連接器是選擇。

---------------------------------------------------------------------------------------------------

3、圓形電源連接器的作用都有哪些?：
連在電子領域里，圓形電源連接器的作用是用來傳輸電力和信號并在整個設備中傳輸網絡和數據信號。這些多針觸點設計易于安裝和拆卸，多年來圓形電源連接器已經發展成為最常見的一些，因為它們更緊湊并且與矩形電源連接器相比可以提供小的封套。不同的應用需要不同的設計，圓形電源連接器可以有效地斷開電源線與設備的連接和重新連接。它們的開發是為了取代電力電纜的硬連線，在更換電源時，電力電纜經常會損壞或需要大量維修。而圓形電源連接器的引入且為這個問題提供了快速而緊湊的解決方案。它的應用領域還非常廣，從醫療設備到街道和車輛的照明，還有工業機器到消費電子產品等。它們的圓形形狀非常適合各種鎖定方法，比如螺紋的推拉和卡口式鎖定設計，它們通常由金屬、塑料這兩種材料制造而成。它的橡膠也可用于防水或防塵連接器，這些鎖定方式易于操作，圓形連接器還可以將大量觸點封裝成相對緊湊的尺寸，它的額定電壓為200至600 ac / dc，1至2 A至幾百安培，可提供多種引腳數和配置。在選擇指定圓形電源連接器時，必須考慮國際電源標準，如IP(國際保護標記標準額定值)和Mil-spec。IP標準有助于確定連接器是否防塵，防水等。其實了解大量數據對于安全指定圓形電源連接器是至關重要的。首先您必須知道每個觸點的電壓和電流，以確保連接器具有適當數量的觸點來滿足您設備的電源需求。其次了解連接器需要完成的所有功能，比如您需要可以承載電源和同軸信號的緊湊型設計，那么混合設計可能是更佳選擇。

---------------------------------------------------------------------------------------------------

4、圓形連接器的優缺點和如何選擇圓形連接器以及使用時的注意事項：：
4.1、圓形連接器的優缺點：
【優點】圓形連接器非常適合需要更強端子的應用。它們的圓柱形狀使它們進行特別耐機械工程湍流和沖擊以及損壞。圓形連接器的接觸電阻應低且穩定。接觸電阻從幾毫歐到幾十不等。絕緣電阻衡量的是圓形電連接器觸點之間以及觸點與殼體結構之間的絕緣技術性能，其大小范圍從數百兆歐到幾千兆歐。介電強度或耐電壓，即介電耐電壓，是指觸點之間或觸點與外殼之間相對于額定測試電壓的電阻的圓形電連接器特性。電磁干擾泄漏衰減用于評估圓形電子連接器的屏蔽效果。通常測得的頻率范圍是100mhz?10ghz。
【缺點】圓形表面區域限制了圓形連接器表面上的插腳和插座的布置；具有矩形面的連接器可以在更小的表面積上以更大且均勻的間距安裝更多的觸點。
4.2、如果選擇圓形連接器？
圓形連接器卡口類型：在選購圓形連接器時要注意選擇合適、匹配的卡口類型，主要有1/4快速卡口式連接、插拔式連接、閂鎖連接、快速插拔連接、螺紋式連接、拉鏈式連接等；
圓形連接器接線方式：壓接接線、焊接接線、螺母鎖緊接線、澆鑄電纜等；圓形航空插頭直角型和彎角型；針頭圓形航插以及針孔圓形航插；
是否具有屏蔽性能：不同環境下使用的圓形航插對屏蔽性要求不同，一些提供個性化定制服務的連接器廠商會根據客戶需求具有不同屏蔽效果的工業用連接器，如360°屏蔽圓形連接器等。
孔位及型號：選購圓形連接器時，除了考慮常規的連接器標準，還要查看連接器的孔位圖是否符合標準。
4.3、使用時的注意事項：
圓形連接器的實際操作為了保證其正確的實際操作，需要全面掌握和理解其操作步驟。部分圓形連接器沒有反向操作錯誤。為保證準確定位和正確連接，型號和規格也可以匹配。為了可以避免航空插頭破壞環境造成的電氣接觸，應注意不可避免將針錯誤插入電源插座。另外一定要及時連接航空插頭，尤其是一些不好檢查的地方。還有必要在相應的操作程序中做出詳細的要求，并根據范圍進行檢查。航空插頭端部連接時，應嚴格按照相應的端部連接標準或規定進行端部連接和檢查，并按匹配的連接點數進行端部連接.

---------------------------------------------------------------------------------------------------

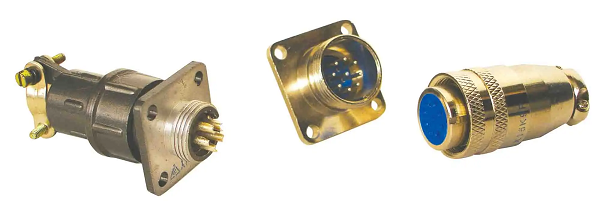

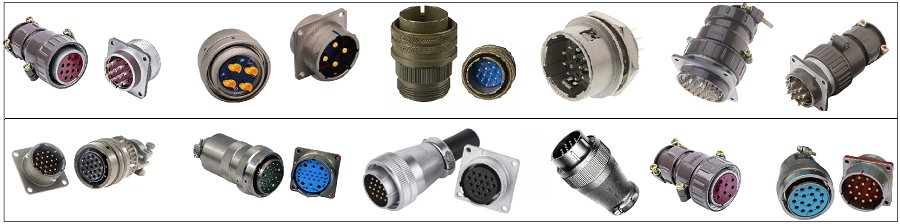

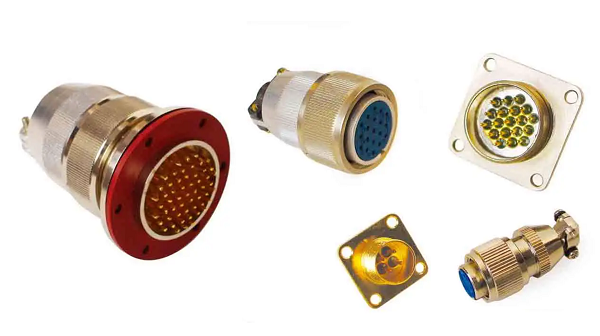

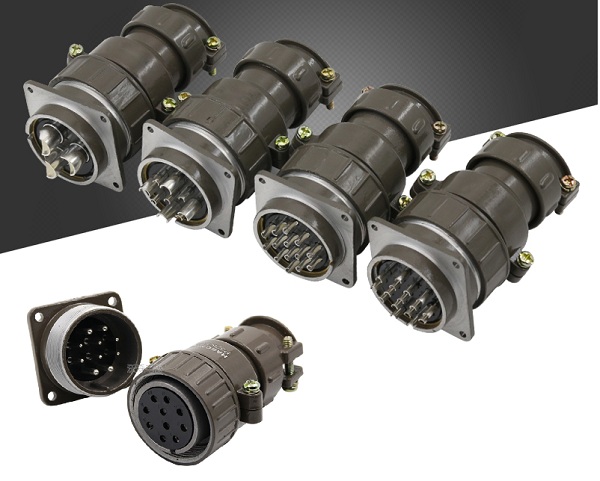

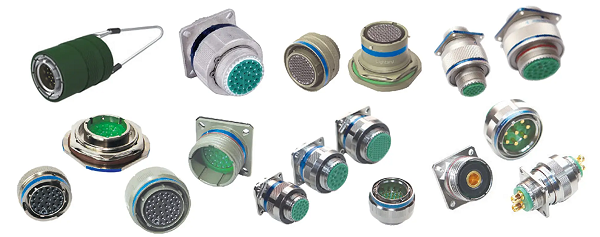

5、敝司所代理/銷售以及替代品的 圓形連接器 產品部分實物圖片(圖片僅供參考)：

---------------------------------------------------------------------------------------------------
