1、什么是極細同軸線連接器和極細同軸線連接器發展的歷史過程以及極細同軸線連接器的今天和未來：
 什么是極細同軸線連接器?

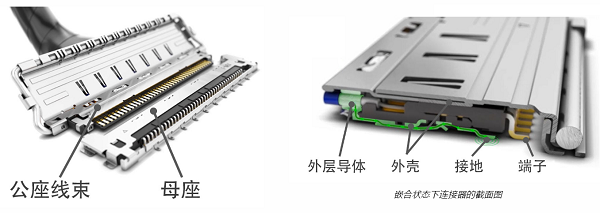

極細同軸線連接器主要用于連接通過極細同軸線的差分傳輸方式的模塊板之間的數字信號。為了進行適當的信號傳輸，傳輸信號的中心導體需要通過連接器的端子連接到PCB板上的信號電路。電纜的外層導體需要通過連接器的金屬部件-外殼而電氣性連接到PCB板上。外層導體通過連接器外殼與PCB板的電氣連接稱為“接地”。
極細同軸線連接器的發展史
極細同軸線有一個提供電磁屏蔽的外部導體，使通過中心導體傳輸的電信號不太容易受到外部電磁波(或電磁噪聲)的影響。這給了電纜高度的靈活性和高屏蔽性能。為了實現這些優勢，有必要逐一處理和終接這些小電纜，這樣極細同軸線就可以用作數字信號的跳線連接。在過去，由于很難生產出質量穩定的電纜，因此極細同軸線僅用于昂貴的醫療設備等少數裝備中，并沒有廣泛應用于一般的消費電子產品。
上世紀90年代開始廣泛使用的筆記本電腦配備了彩色液晶屏幕，圖像質量更高，顯示傳輸速度也更快。因此，在打開和關閉顯示器時，極細同軸線成為具有的靈活性的連接方式，同時提供高速傳輸性能，于是它開始受到人們的關注。I-PEX率先開發了一種連接器，該連接器可以高效、穩定地連接微同軸電纜，同時創建了將這些小尺寸電纜連接到連接器的技術。1996年，I-PEX宣布了世界上個極細同軸連接器“CABLINE?I”，用于數字信號差分傳輸。因此，它被采用在消費型筆記本電腦上，作為使用極細同軸連接器的數字信號跳線連接。
極細同軸線連接器的今天和未來
.隨著高速互聯網的發展和大容量存儲設備使用率的提高，高分辨率圖像和視頻可以更容易地在個人電腦、平板電腦和智能手機等消費產品上分享。需要在這些設備上處理的信息量急劇增加，設備的信號速度變得越來越快。當電子設備外部加入電磁噪聲時，可能會對設備內部電路產生非預期的電信號，造成高性能電子元器件的故障或損傷，也可能導致電子設備的損壞。 作為CABLINE?-VS的下一代面板連接器，I-PEX還在開發一些EMC屏蔽連接器(ZenShield?)，以滿足各種應用和設計條件。ZenShield?連接器通過允許連接器靠近敏感的子系統（如發射/接收天線，這些子系統在高性能無線通信系統中很常見），為電路板設計人員提供了更大的靈活性。
隨著數據速率的增加，服務器會使用更多的電纜組件。這些電纜組件需要將它們的尺寸最小化，以便服務器系統容易組裝，同時有通暢的空氣流動以保證散熱。靈活性對高速和低速的內部電纜，以及小體積，低高度都有好處。極細同軸電纜與I-PEX CABLINE?系列連接器允許更高密度的互連，減少了布線和電纜組裝終端的系統空間。

---------------------------------------------------------------------------------------------------

2、如何選擇極細同軸線連接器?：

您是否曾困惑于該如何選擇用于高速傳輸的極細同軸連接器？
--- 有許多因素會使選擇連接器變得困難。
為了幫助您更容易的做出選擇，本文提供了一些示例來說明您應該如何選擇最為適合您當下應用的連接器。

你有沒有遇到過以下問題，“我想選擇一款極細同軸線連接器，但我該怎么做決定呢”？
您做出的決定會產生深遠的影響，因為連接器是一個非常重要的電子元件，將直接影響設備的性能。
如果選擇了錯誤的連接器，可能會導致您無法達到目標性能。

那么，有沒有比較好的方法來選擇極細同軸連接器呢？

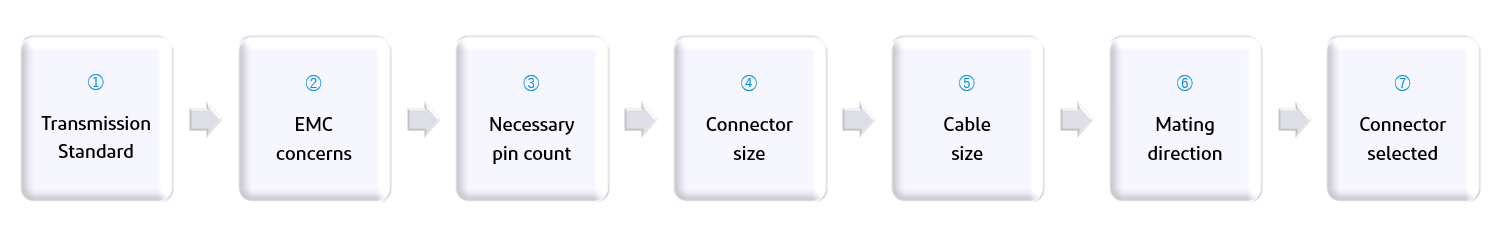

如果您按照以下步驟操作，選擇過程可以相對順利的進行。

---------------------------------------------------------------------------------------------------

①明確傳輸標準

不同的設備和組件遵循不同的傳輸標準。在選擇連接器之前，請先選擇要傳輸的信號。傳輸速度由傳輸標準決定。
② EMC 緩解措施

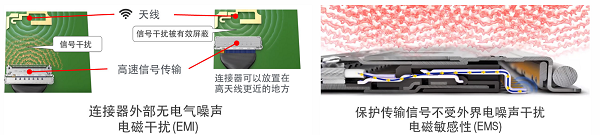

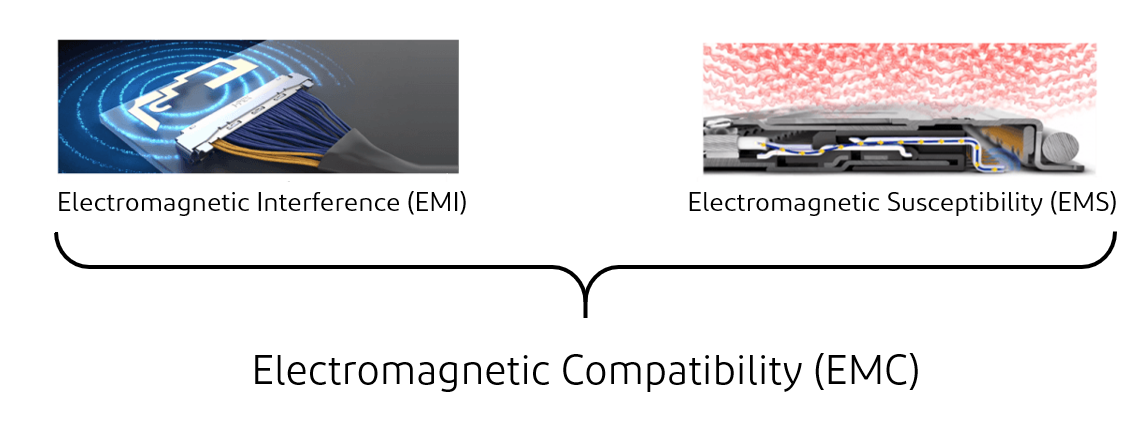

什么是電磁兼容（EMC）？

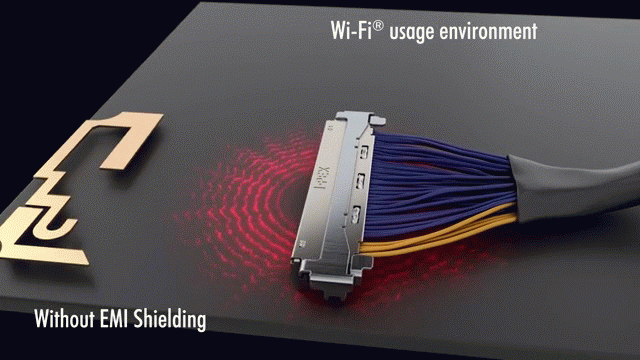

當信號被傳輸時，它會向周圍環境（EMI）發射噪聲，同時受到周圍環境噪聲（EMS）的影響。信號產生的這種噪聲會對外圍設備的性能產生不利影響。同樣，當環境噪聲干擾信號時，其傳輸也會受到不利影響。

I-PEX的ZenShield?技術有助于防止環境噪聲影響連接器中的信號，并防止信號產生的噪聲影響外部元件。這種屏蔽技術使您在放置其他電子元件時更加自由，并有助于實現高密度安裝，這是電路板安裝的趨勢。

如果您遇到噪音的困擾，此處是EMC 屏蔽 （ZenShield?） 示例。

③ 必要的pin數
下一步是選擇應用所需的pin數。選擇大pin數要求連接器更大，從而在PCB上占用更多空間。這也增加了成本。
④ 連接器尺寸說明

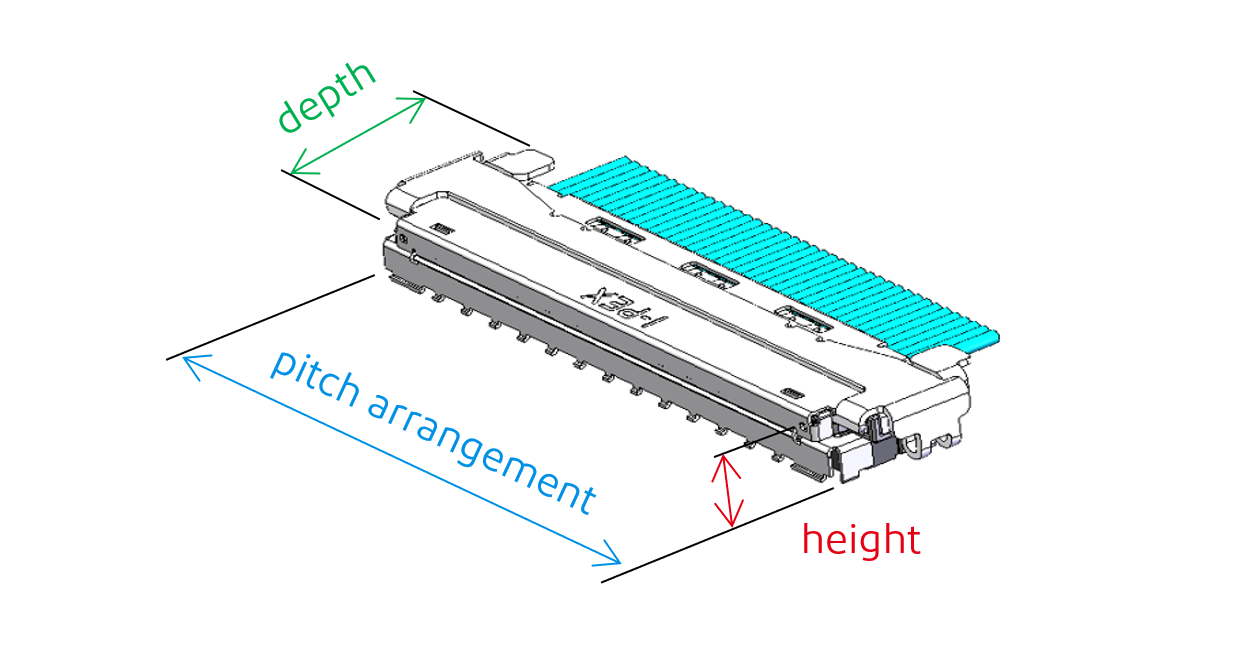

連接器尺寸是以高度方向、間距排列方向和深度方向來表示。
其中，最常見的限制是高度和間距尺寸

為什么連接器的更大嵌合尺寸很重要？
極細同軸連接器母座安裝在 PCB 上，然后與公座線束嵌合。如果嵌合高度太高，則可能會干擾設備外殼，導致外殼無法按計劃安裝。
什么是間距？
間距是指從一個端子pin的中心到下一個端子pin中心的距離。
為什么間距很重要？
對于極細同軸線連接器，連接器的間距限制了可以使用的電纜的更大外徑。

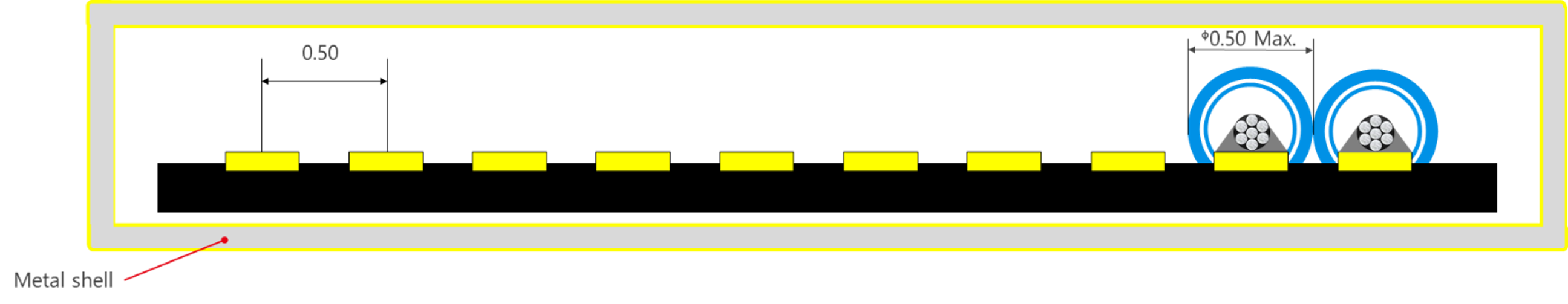

(示例 1：0.5 mm 間距 10 pin的連接器，兼容電纜外徑更大 0.5 mm)。

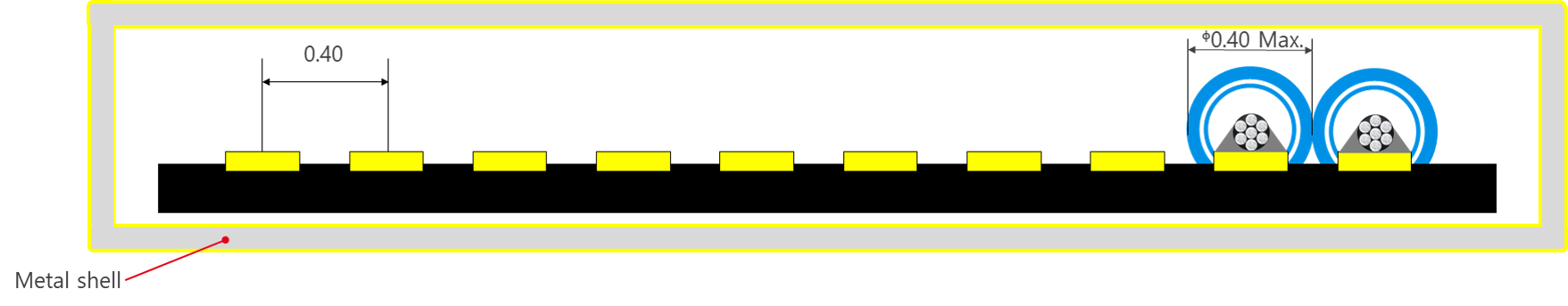

(示例 2：0.4 mm 間距 10 pin的連接器，兼容電纜外徑更大 0.4 mm)。

電纜直徑越大，損耗越低，從而獲得更好的傳輸性能。
但是，電纜直徑越大也會占用更多空間，從而導致線束越厚。
⑤ 決定線纜尺寸
什么是AWG（美國線規）？

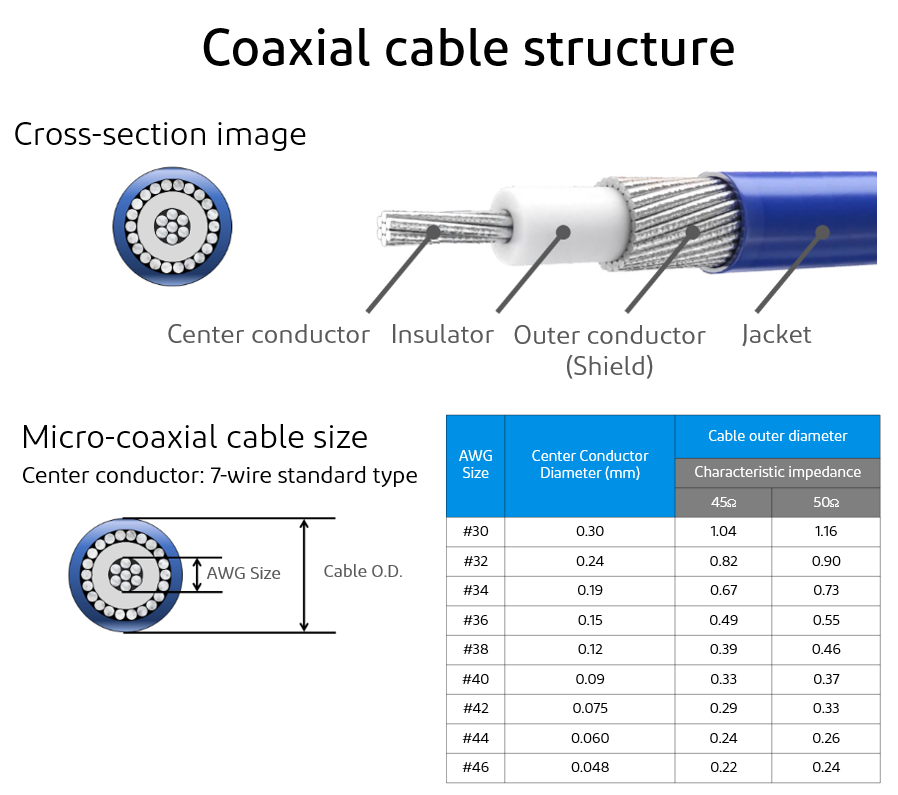

如下圖所示，AWG 是一個由中心導體直徑表示的數字。AWG 數越大，直徑越小。

(極細同軸電纜結構圖像)
想象一水通過管道。管道越寬，流經的水就越多。這同樣適用于電纜。中心導體的直徑越大，流經它的電流就越多。
傳統觀點認為，您應該始終使用較粗的電纜。但是，如前所述，與連接器一起使用的電纜尺寸也受到連接器間距的限制。

---------------------------------------------------------------------------------------------------

3、為什么 I-PEX 的極細同軸線連接器可以被廣泛使用?：
 1) I-PEX 極細同軸線連接器的特點
I-PEX Connectors 是極細同軸線連接器行業的先驅, 提供適用于多種不同應用的同軸線連接器產品。I-PEX 極細同軸線連接器在 PC 平板連接器行業市場占有率名列前茅。
(CABLINE?-VS 母座 : VESA 標準連接器)

2) I-PEX 屏蔽式連接器的特點
隨著電子設備向高性能、節電、小型化發展，對高速信號的需求日益增長，低壓運行的電子元器件數量越來越多，安裝的電子元器件密度也越來越高。如果從外部加入電磁噪聲，可能會導致器件內部電路產生不必要的電流，造成高性能電子元件的故障或損壞，也可能導致電子器件的破損。.此外，在具有無線通信功能的電子設備(如筆記本電腦、平板電腦和手機)中，設備內部產生的電磁波會增加無線通信電路的噪聲，從而降低天線接收性能。
.在這種情況下，一般來說，對設備內部電磁噪聲的措施是通過將電磁噪聲濾波器元件并入電路和/或在元件上加一個金屬屏蔽來物理地屏蔽電磁噪聲。
隨著安裝了高密度元件的小型設備的引入，以及這些設備中高速信號的出現，必須對設備跳接處的電磁噪聲采取措施。I-PEX開發了一款連接器系列，該系列連接器解決了連接器中的電磁噪聲的問題，具有合適的接地結構和覆蓋層，包括帶金屬屏蔽的信號端子尾部的安裝位置 (ZenShield?)。這一解決方案被很多客戶廣泛采用，以防止電磁干擾，特別是在配備了Wi-Fi?、GPS、LTE等無線通信功能的高性能設備上。

---------------------------------------------------------------------------------------------------

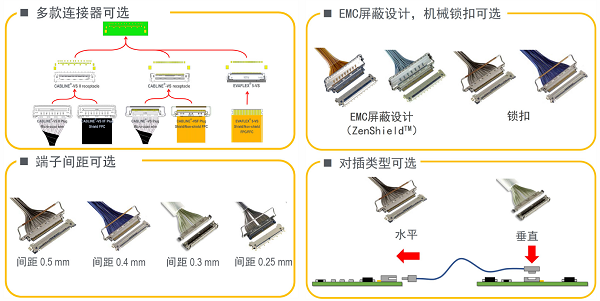

4、敝司所代理/銷售以及替代品的 極細同軸線連接器 產品部分實物圖片(圖片僅供參考)：


---------------------------------------------------------------------------------------------------
