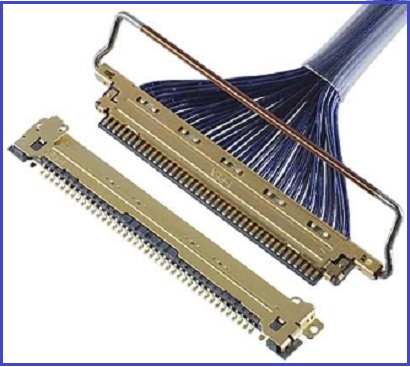

兼容/替代I-PEX|20455-030E-66 極細同軸線連接器是一款：VESA標準款連接器，適用于高速數據傳輸(20Gbps/lane), 機械鎖扣， 0.5mm 間距,水平對插款的極細同軸線連接器，其主要特性和優點是：1、接點間距(mm): 0.500。2、Height: 1.10 Max (1.00 Nom.) 。3、可提供Pin數: 20 30 40 50。4、極細同軸線(AWG): #36 #38 #40 #42 #44 #46。5、Discrete Cable (AWG): #32 #34 #36 #38 #39 #40 #42 #44 #46。6、嵌合類型: 水平。【3M電子產品網提供HRS|廣瀨|Hirose|廣瀨連接器|FH52K-60S-0.5SH FFC/FPC連接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代I-PEX|20455-030E-66 極細同軸線連接器產品相關規格與參數：
| 嵌合類型 | 水平 | 聯系間距 | 0.50 mm |
| 高度 | 1.10 Max (1.00 Nom.) , | 深度 | 5.80 毫米 |
| 微型同軸電纜（AWG） | #36 #38 #40 #42 #44 #46 | 分立電纜（AWG） | #32 #34 #36 #38 #39 #40 #42 #44 #46 |
| 寬度公式 | 7.55+(0.5*?p) mm | 針腳數量 | 20 30 40 50 |
| 全屏蔽 (ZenShield?) | 無 | 機械鎖 | 有 |

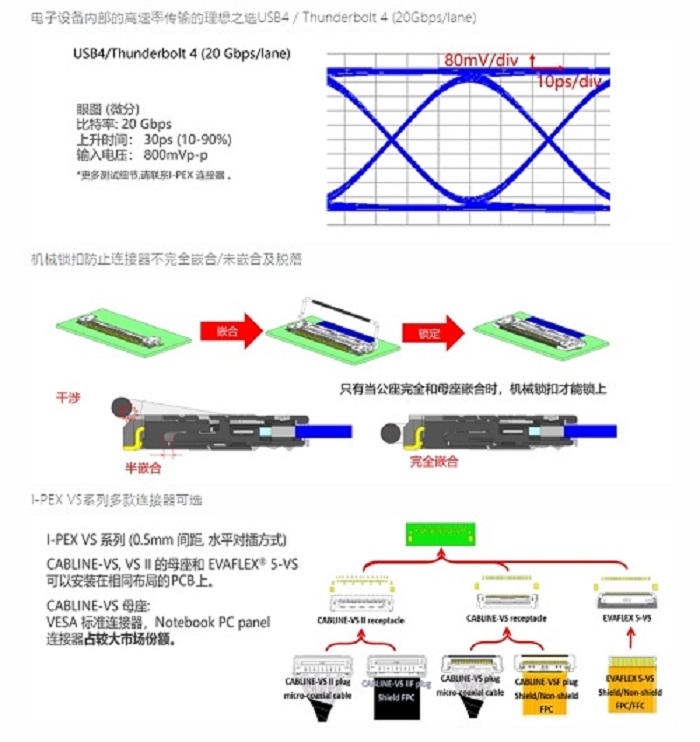

| 額定電流 | 每個觸點 0.1A AC/DC [AWG #44] / 最多 50 個觸點 每個觸點 0.24A AC/DC [AWG #42] / 最多 50 個觸點 每個觸點 0.3A AC/DC [AWG #40] / 最多 50 個觸點 0. 0.3A AC/DC [AWG #40] 每個觸點/最多 50 個觸點 0.5A AC/DC [AWG #38] 每個觸點/最多 14 個觸點 0.8A AC/DC [AWG #36] 每個觸點/最多 10 個觸點 1.0A AC/DC [AWG #34] 每個觸點/最多 6 個觸點 1.0A AC/DC [AWG #32] 每個觸點/最多 6 個觸點 | 適用標準（僅供參考） | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi 標準 |
------------------------------------------------------------------------------------------------
2、兼容/替代I-PEX|20455-030E-66 極細同軸線連接器產品規格書：
------------------------------------------------------------------------------------------------
3、兼容/替代I-PEX|20455-030E-66 極細同軸線連接器產品料號/型號清單：
| 20455-A20E-76 | 20455-030E-76 | 20455-040E-76 | 20455-050E-76 |
------------------------------------------------------------------------------------------------
4、極細同軸線連接器-提供兼容I-PEX|20455-030E-66 極細同軸線連接器替代品 此產品銷售商：
