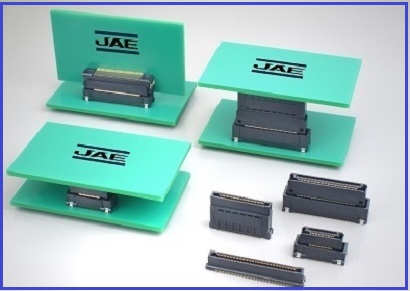

兼容/替代JAE|AX01系列 板對板連接器是一款：采用高可靠性的兩點接觸結構，可實現超過8Gbps的高速傳輸的，浮動板對板連接器。其主要特點是:1、浮動公差:X和Y方向均+/0.5 mm。2、板間堆垛高度公差:Z軸方向+/-0.5 mm。3、兩點接觸結構確保高接觸可靠性。4、通過輯表面接觸結構實現低插入力和去除力。5、8 Gbps+高速傳輸 (10GBASE-KR和PCle Gen3)6、配合加工性好，大尺寸導軌形狀，支持自動裝配和配合 (配合導軌長度:+/-1.0 mm)。7、支持自動安裝。8、允許在單個板上使用多個連接器。9、鍵控以防止錯誤交配。【3M電子產品網提供JAE|AX01系列 板對板連接器替代品】
------------------------------------------------------------------------------------------------
1、兼容/替代JAE|AX01系列 板對板連接器相關產品屬性：
| 針數 | 30, 40, 60, 80, 90, 100, 120, 140 pos. |
| 間距 | 0.635 mm pitch |
| 額定電流 | 0.5 A |
| 額定電壓 | AC 50 Vr.m.s. |
| 接觸電阻 | Initial: 50 milliohm max. |
| After test: 100 milliohm max. | |
| 耐電壓 | AC 250 Vr.m.s., conduction for 1 minute |
| 絕緣電阻 | 100 megohm min. |
| 堆疊高度 | 8, 10, 14, 16, 18, 20, 22, 24, 30 mm |
| 浮動范圍 | X direction: +/-0.5 mm, |
| Y direction: +/-0.5 mm | |
| 插拔壽命 | 100 mating cycles |
| 使用溫度范圍 | -40 deg. C to +105 deg. C |
| (including conduction temperature rise) |
------------------------------------------------------------------------------------------------

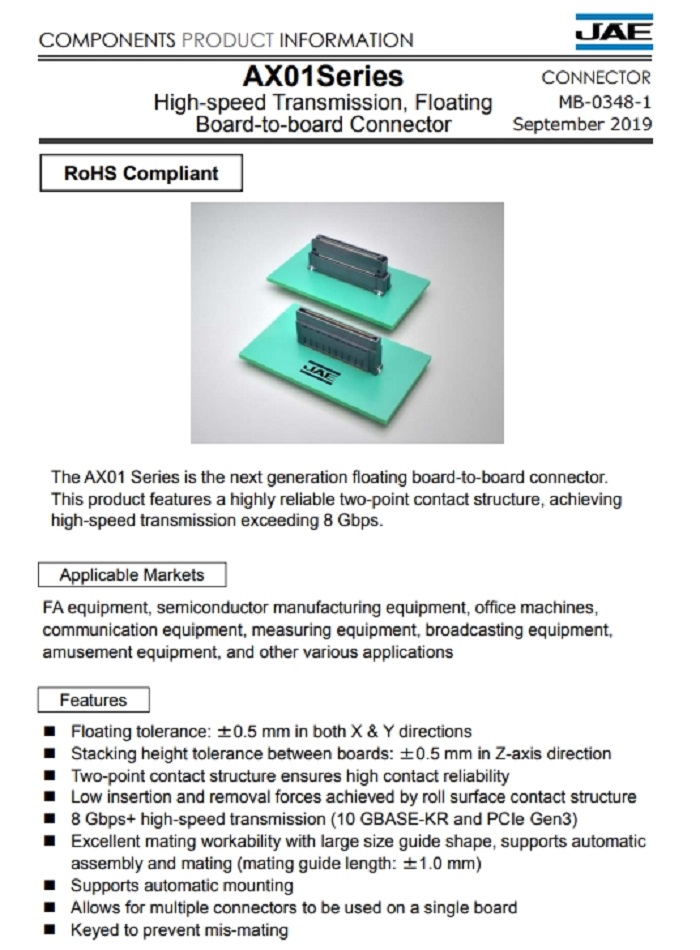

2、兼容/替代JAE|AX01系列 板對板連接器產品規格書：
------------------------------------------------------------------------------------------------
3、兼容/替代JAE|AX01系列 板對板連接器產品料號/型號清單：
| AX01R080VADBR500 | AX01F080VAABR500 |
----------------------------------------------------------------------------------------------
